很久之前我就想自己做个示波器，也了解了一些方案。有的用STM32，有的用51，有的用STM32+FPGA，还有的用纯FPGA（内部搭软核），直到看到了老刘示波器的方案。
其实几年前就看到了，他竟然在0.96寸的OLED上搞了这么多元素，真是有点东西。源码我基本也看了一遍，框架差不多都搞懂了。
刚好最近不太忙，于是利用业余时间准备复刻+改进一下。
为什么不选个功能强大的？屏幕大的？
理由很简单，我只想做个玩具，不想太复杂，不想给自己添麻烦。
MCU我计划换成STM32G030F6，TSSOP-20封装，毕竟我还是比较喜欢小巧的东西。而且，STM32的AD采样支持定时器触发+DMA存取，简直不要太方便。
原理图如下：
PCB部分如下：

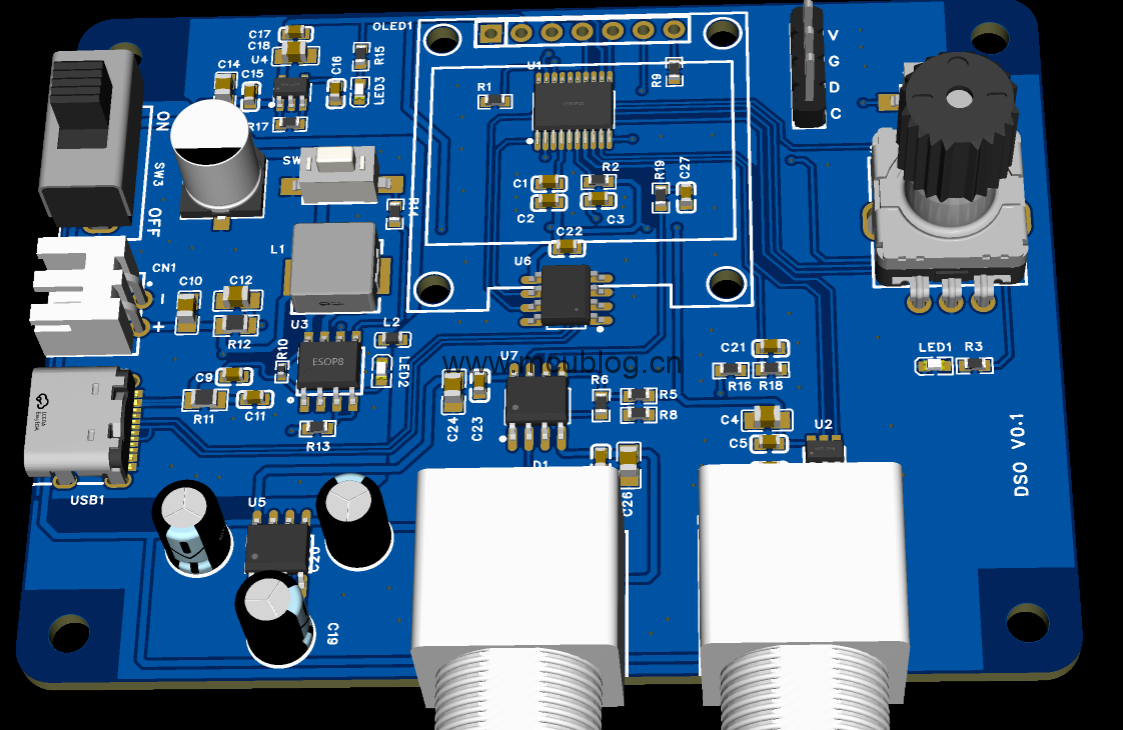

3D效果图如下：
原版方案操作部分如下（我懒得写了）：
我做了一些改动：
1、板上增加了一个充电芯片IP5306，通过type-c实现锂电池充电，还能给电路输出5V供电。但是有个问题，板子耗电量不到50ma，所以IP5306供电30秒就断电了。下一版，我想想加点什么负载吧………
2、增加电荷泵芯片ICL7660，生成-5V负压，再加上运放，实现了负电压采样。支持采集的电压范围是±25V。
3、去掉了片外的24C02，使用STM32片内的flash存储相关参数。为了避免flash寿命掉的太快，还考虑了磨损的算法。
4、前面说的，ADC采样那里，使用了TIM+ADC+DMA的方式，真的不要太爽。我之前也写过这方面的笔记，可以看：STM32G0多通道ADC采样定时器触发DMA传输。老刘的版本里面，横轴时间区间最低做到了100us，使用TIM+ADC+DMA的方式，可以做的更低，但是我还没来得及改………..
还有些布线错误，飞线解决了，果然第一版必然出问题….
串口通过CH340和TPYE-C可以接到电脑上，还预留了一个PWM输出引脚，可以做一个简单的PWM信号发生器。总之，大部分引脚基本都用上了。
引脚分配大致如下：
移植调试的过程还是很开心的，毕竟是给自己做玩具。实际的显示效果如下：
原理图和程序源码我上传到了公众号后台，有兴趣的同学微信公众号后台回复关键词：031或者“老刘示波器”，即可获取下载链接。
我是单片机爱好者-MCU起航，打完收工！
