ESP8266_14 SOFTAP模式下的服务器端和客户端

前面两节说的都是ESP8266在STATION模式下的TCP通信,这一节说一下SOFTAP模式下的用法。其实两者用法,无论是服务器端还是客户端模式,都是差不多的,只要修改几个细节即可。所以,这一节简单说下这两种方式,并提供代码,大家可以自己动手尝试。

首先是SOFTAP模式下的TCP服务器端用法,根据手册2c-esp8266_sdk_api_guide_cn_v1.5.4第216页的建议:TCP SERVER模式,ESP8266工作在SOFTAP模式下,可以直接使用TCP侦听。

步骤和第13节类似,这里简化描写,分为四步:

1、添加头文件

2、设置工作模式为station+ soft-ap模式,并连接到当前环境下的wifi

3、确定TCP服务器端的参数,并初始化

4、定义连接成功的回调函数

这里只看下user_init里的代码即可:

struct softap_config config;

struct ip_info ap_ip;

uart_init(BIT_RATE_115200, BIT_RATE_115200);

wifi_set_opmode(0x03);

wifi_softap_get_config(&config);

os_memcpy(config.ssid,"ESP8266",strlen("ESP8266"));

os_memcpy(config.password,"123456789",strlen("123456789"));

config.ssid_len=strlen("ESP8266");

config.authmode = AUTH_WPA_PSK; //加密模式

wifi_softap_set_config(&config);

wifi_get_ip_info(SOFTAP_IF,&ap_ip);

server_init(&ap_ip.ip,1025);

system_init_done_cb(to_scan); //设置回调函数

可以看到,在user_init里直接就能调用服务器端初始化函数:

server_init(&ap_ip.ip,1025);

所以,服务器端部分的代码是相对比较简单的。测试的话,效果如下:

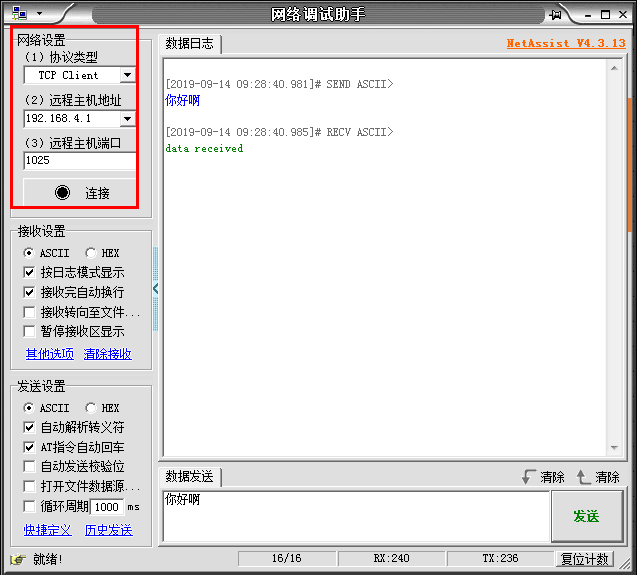

因为SOFTAP模式下,ESP8266的IP是192.168.4.1 ,所以网络调试助手里要设置好相应的IP。

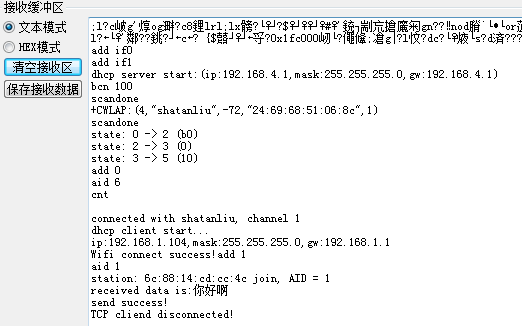

可以看到,网络调试助手连接成功后,发送信息,串口助手那里会打印出来。这说明ESP8266已经收到了。

接下来,看一下SOFTAP模式下,做为TCP Client端的代码该如何写。

根据手册2c-esp8266_sdk_api_guide_cn_v1.5.4第216页的建议:ESP8266工作在SOFTAP模式下,需要确认连接ESP8266的设备已经分配到了IP地址,再启用Client连接。

所以,咱们需要增加一项工作:判断连接到ESP8266的设备是否已经分配到网址。如何判断?通过以下函数:

wifi_set_event_handler_cb(wifi_event_handler_cb_t cb)

功能:注册WiFi event 处理回调函数。

意思是说,通过这个函数来注册一个回调函数,回调函数的功能是什么?但凡wifi状态发生改变,回调函数都能检测到。具体有哪些状态?看下面的枚举类型的定义(拷贝自user_interface.h文件):

enum {
    EVENT_STAMODE_CONNECTED = 0,
    EVENT_STAMODE_DISCONNECTED,
    EVENT_STAMODE_AUTHMODE_CHANGE,
    EVENT_STAMODE_GOT_IP,
    EVENT_STAMODE_DHCP_TIMEOUT,
    EVENT_SOFTAPMODE_STACONNECTED,
    EVENT_SOFTAPMODE_STADISCONNECTED,
    EVENT_SOFTAPMODE_PROBEREQRECVED,
    EVENT_OPMODE_CHANGED,
    EVENT_SOFTAPMODE_DISTRIBUTE_STA_IP,
    EVENT_MAX
};

咱们这里用到的是“EVENT_SOFTAPMODE_STACONNECTED”这一项,意思是SOFTAP模式下,有STATION接入的时候,这个事件会被检测到。

除了这一步,其它内容和第12节基本一样,所以步骤简化一下:

1、添加头文件

2、设置工作模式为station+ soft-ap模式,并连接到当前环境下的wifi

3、注册WiFi event 处理回调函数,在回调函数中连接TCP Server。

4、注册系统初始化完成后的回调函数

所以,相比第12节,这里的变化主要出现在第三步。这里简单看下user_init里的代码,具体内容建议大家下载例程后,再查看。


void ICACHE_FLASH_ATTR
user_init(void)
{
struct softap_config config;
uart_init(BIT_RATE_115200, BIT_RATE_115200);
    wifi_set_opmode(0x03);
    wifi_softap_get_config(&config);
    os_memcpy(config.ssid,"ESP8266",strlen("ESP8266"));
    os_memcpy(config.password,"123456789",strlen("123456789"));
    config.ssid_len=strlen("ESP8266");
    config.authmode = AUTH_WPA_PSK; //加密模式
    wifi_softap_set_config(&config);
    wifi_set_event_handler_cb(wifi_handle_event_cb);
    system_init_done_cb(to_scan); //设置回调函数
}

可以看到,在倒数第二行的代码那里,注册了WiFi event 处理回调函数。在后续的回调函数里,会判断是否有STATION接入,如果有,那么进行TCP 连接。

测试的话,效果如下:

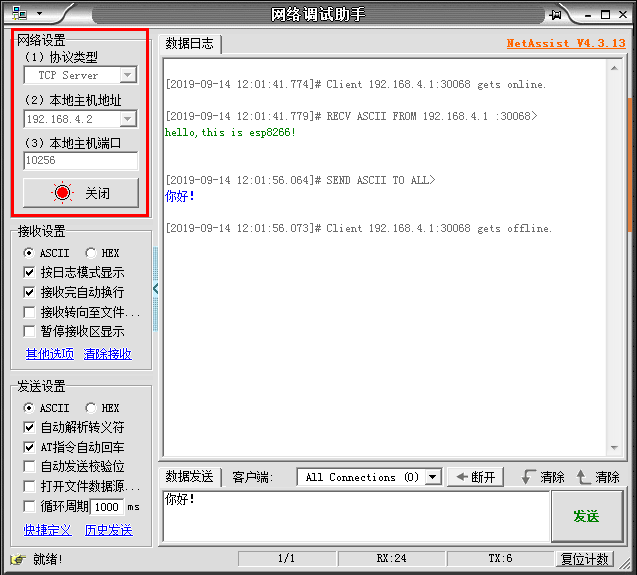

然后是网络调试助手:

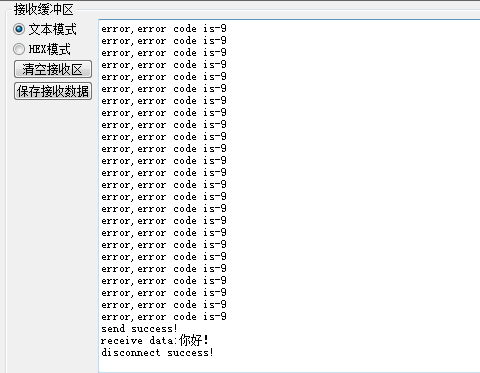

首先看串口助手,你会发现有很多error信息。有故障信息,并不代表程序有问题。如果有动手操作了的童鞋,很容易就发现:当网络调试助手打开,并点击连接之后,error信息就消失了。

这是因为当前程序的逻辑是:ESP8266是客户端,当它发现有设备接入它自己的wifi后,就开始进行TCP连接,但这时网络调试助手还没有打开,换句话说,服务器端还没开始工作。所以,此时ESP8266是找不到服务器端的,于是一直在报错。但是,当网络调试助手开始工作以后,SERVER也开始工作了,这时ESP8266自然就连接上了,然后可以进行正常的通信。

好,这一节说完了,欢迎大家动手尝试!

完整工程源码,请关注公众号:单片机爱好者,回复关键字:ESP8266,即可获取。
