esp01和esp01s的区别

其实,两者都是安信可公司出的两款物联网模块。ESP-01S其实是ESP-01的升级版,具体修改了哪些地方,我们详细看下。

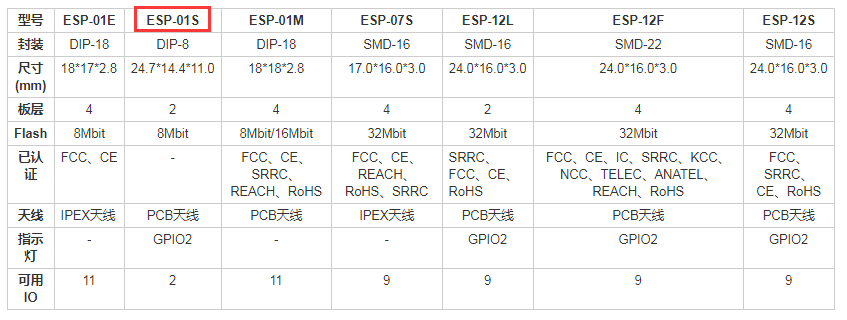

首先,安信可目前在售的模块如下(图片转自安信可官网):

你会发现目前ESP-01S在售,而ESP-01已经不卖了。所以,网上有些店铺依然在卖ESP-01的,个人推测有两种可能:1、清库存;2、个别用户专门用这个。

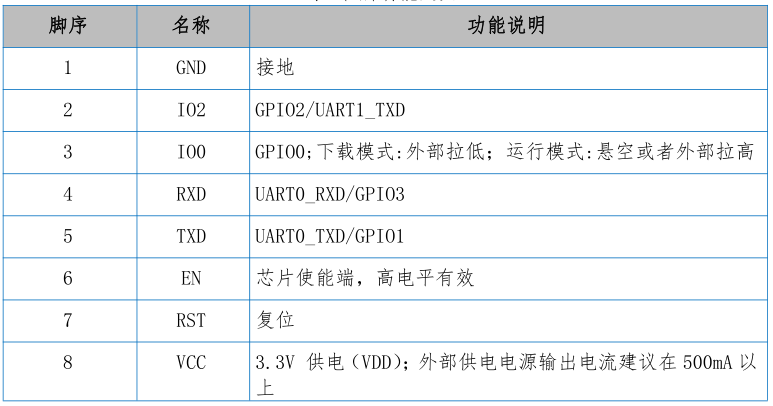

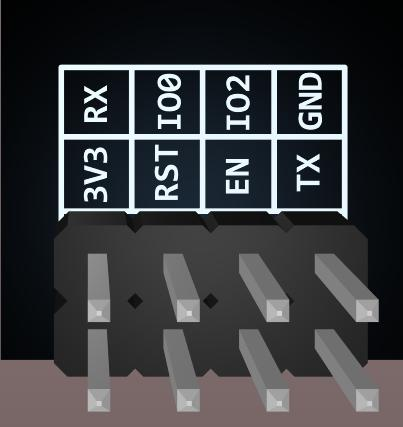

其次,管脚定义如下:

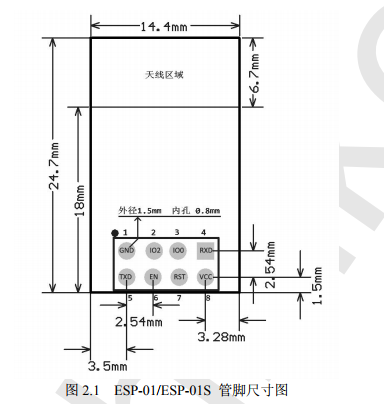

你会发现,两者都是8个管脚,而且管脚定义一样。不光管脚定义一样,模块尺寸也一样:

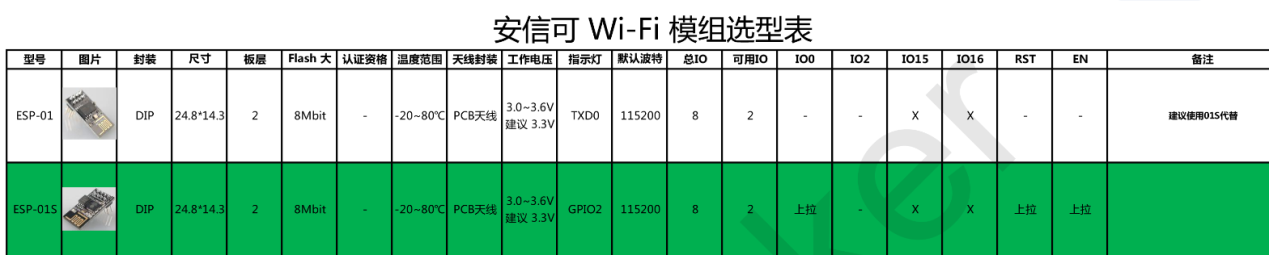

第三,指示灯与上拉电阻。根据官方提供的模组选型表,我们可以知道:

指示灯的管脚,由ESP-01的TXD0变成了ESP-01S的GPIO2。然后ESP-01S模块的IO0、RST、EN管脚上增加了上拉电阻。

增加这些电阻有什么用?看下一条!

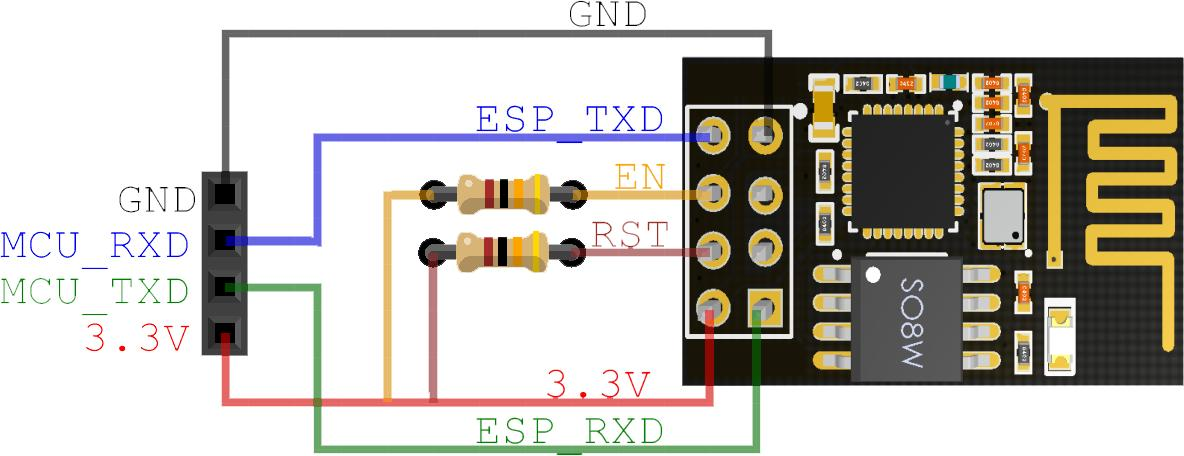

第四,典型应用电路。第三点提到了ESP-01S模块中增加了上拉电阻,而增加上拉电阻的意义在于,对典型应用电路进行优化。效果如下:

ESP-01

ESP-01S

对比两者,你会发现ESP-01S的应用电路简化了,省掉了两个上拉电阻。

其实,综上所述,你会发现ESP-01S是官方用来替换ESP-01的。毕竟在选型表里已经给出了建议。

最后,有想学ESP8266的,可以参考本人编写的ESP8266系列教程
