以太网芯片W5500应用电路_外围电路

以太网芯片W5500,用的人应该很多,之前提到使用该芯片实现MODBUS,NIOS II软核下使用SPI驱动W5500实现MODBUSRT-Thread+W5500+freemodbus+TCP通信。这是WIZNET公司推出的一款SPI接口的网口芯片。通过使用该芯片,可以让单片机和网络快速建立连接。

TCP、UDP、MODBUS等通信功能都可以实现。具体参数就不详细说了。

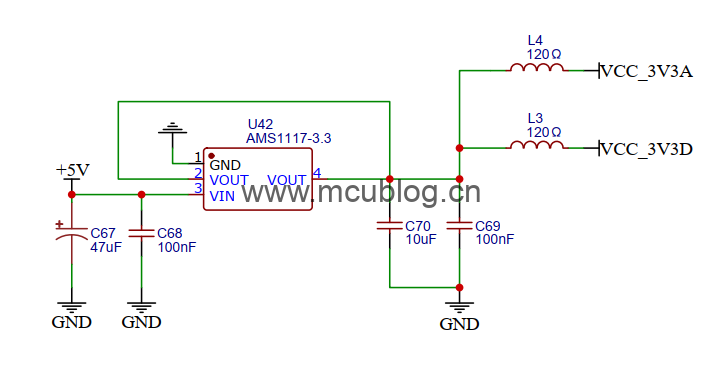

这里主要说一下它的外围电路。先说电源,这个芯片功耗不低,同时又有数字电源和模拟电源的分类,建议在板子上单独有电源芯片给它供电。如同:

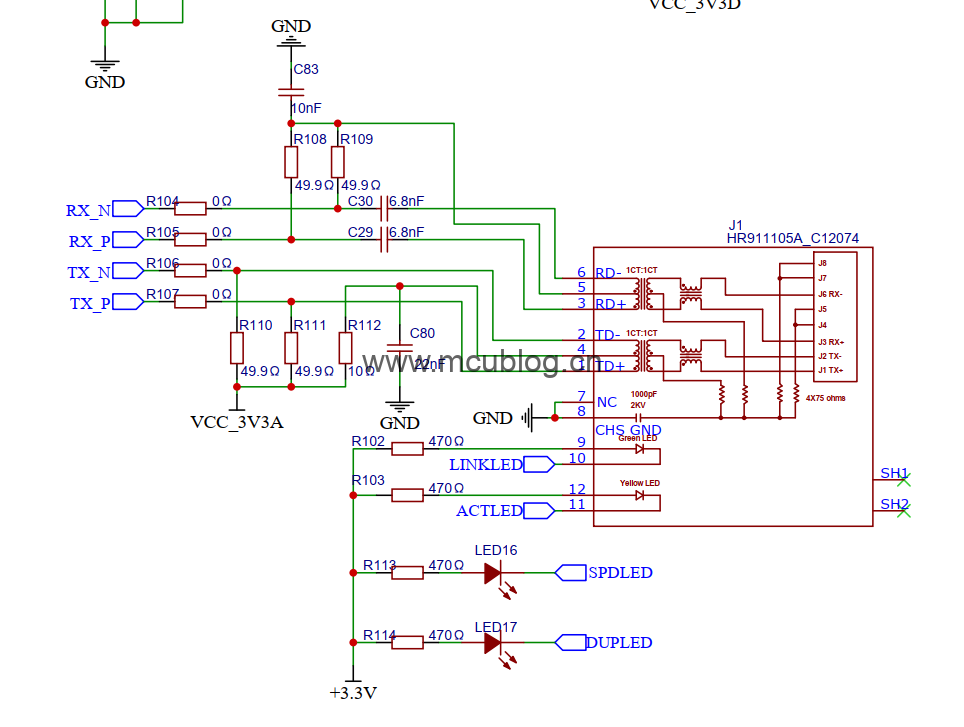

然后是网口部分,可以使用汉人的HR911105A,很多W5500的方案里用的都是这个网口。网口部分电路如下:

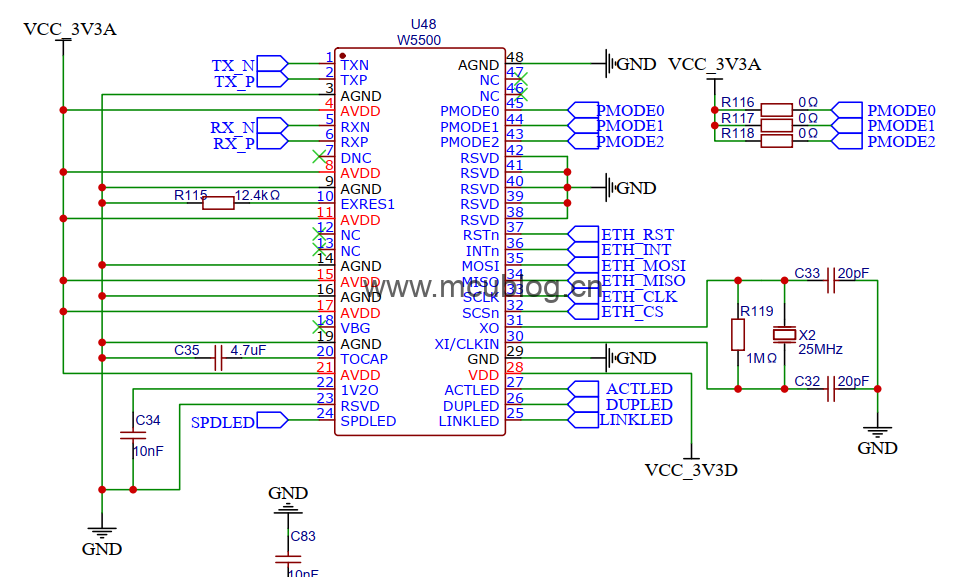

最后就是W5500芯片外围的一些元器件,基本上照着官方的要求画就行,没什么特别要注意的,如图:

最后,完整的原理图可以在公众号后台回复关键词:W5500 或 024,即可获取下载链接。
