USB_HID报告描述符生成工具_使用说明

USB中的HID报告描述符,相比其它的配置描述符、设备描述符、字符串描述符等等,应该是最复杂的。涉及内容之多,理解难度之大,都很令人头疼。

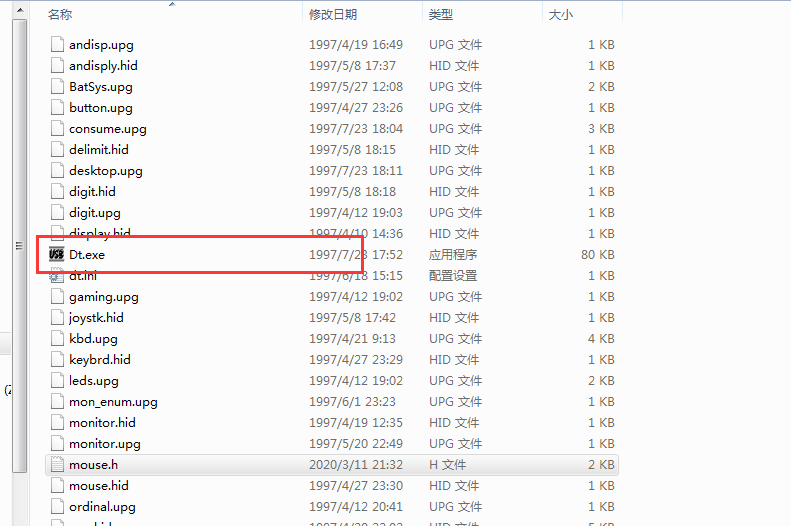

这里分享一个USB官方提供的HID报告描述符生成工具,使用方法相对简单,而且官方提供了一些例程,方便我们修改。工具无需安装,文件夹打开后如下:

双击这个exe工具,打开如下:

可以看到,左边是HID项目,右边是报告描述符的生成窗口。

怎么用?

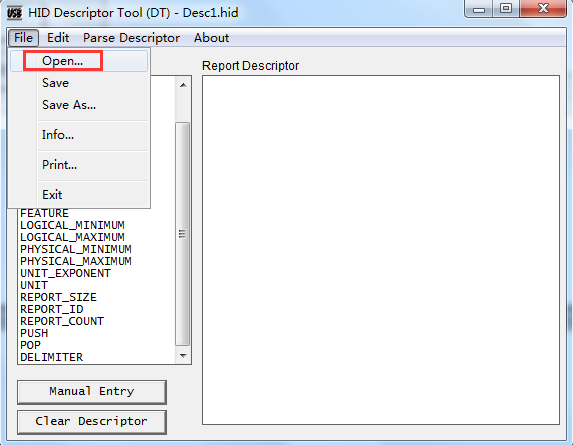

很简单,先打开一个工具自带的例子,然后根据我们的需要做修改即可,如下:

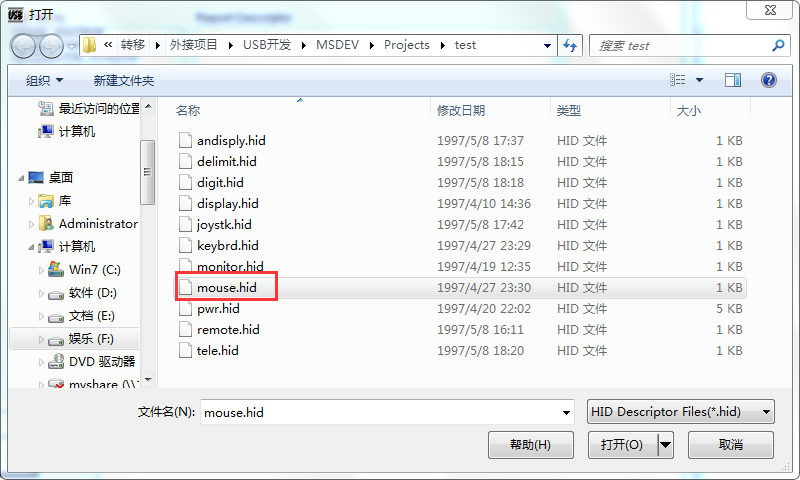

我们选择一个鼠标HID的报告描述符,然后选择打开,界面如下:

可以看到,右边的窗口中立即多了很多内容,这些就是USB鼠标的HID报告描述符,可以选中其中的内容,然后单击软件左下角的按键“Manual Entry”进行修改。

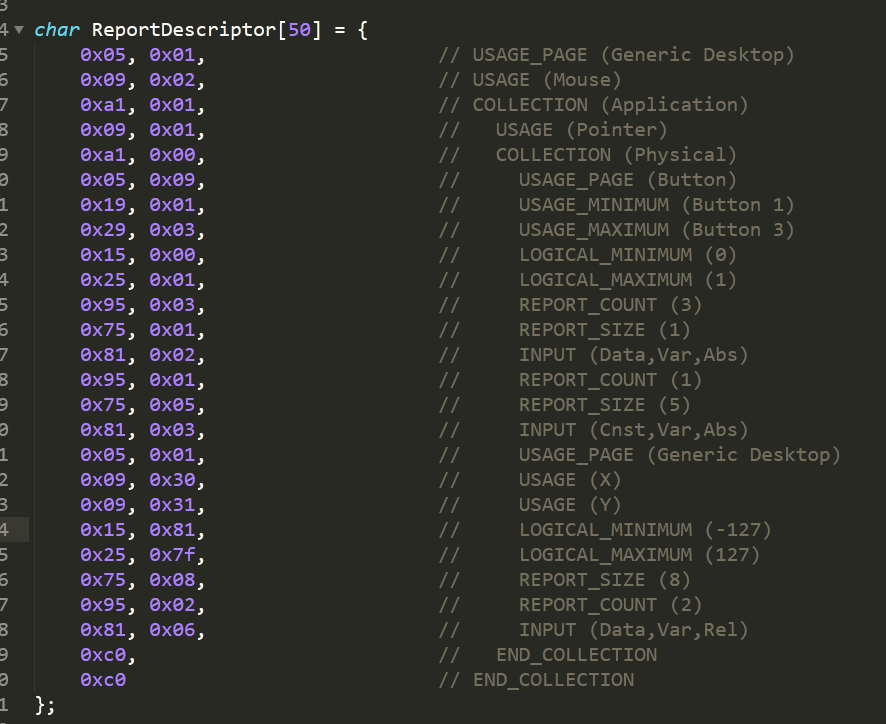

修改完成以后,点击“File -> Save As”,保存为.h格式。保存完成后打开,效果如下:

工具我已经上传到百度网盘,关注公众号:单片机爱好者,回复关键词:报告描述符,即可获取下载链接。
