基于STM32CUBE的USB鼠标键盘二合一

前面两篇文章分别说了如何实现基于STM32的USB鼠标基于STM32的USB键盘。这篇文章,我们试着同时在一个USB设备上,实现USB的鼠标与键盘二合一。花一份的钱,实现两样东西,它不香吗?

这里要说一下,实现鼠标键盘二合一的功能,方法有多种,这里只说其中一种。

少废话,开始干!

首先,在5.3.0版本的STM32CubeMX上选择STM32F103C8T6芯片。具体操作和USB鼠标的操作一样,这里就不重复了。

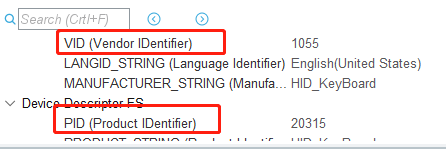

同理,VID和PID要和之前的设备不一样。设置完成以后,直接生成工程。

第二,修改usbd_hid.c中的配置集合(USBD_HID_CfgFSDesc)。如下图所示,框住的地方是个宏定义。配置集合的长度,由之前的34,变为41.

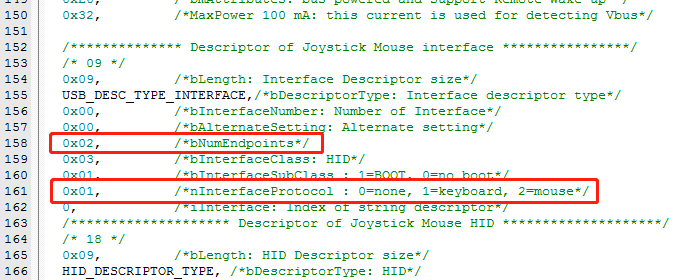

端点个数,由1变成2.

接口协议,由2(鼠标)变成1(键盘)。

有的小伙伴会奇怪,我们不是鼠标键盘二合一吗?怎么还是键盘?

作为一个技术人员,我们要学会透过现象看本质。虽然表明上是鼠标与键盘二合一,但实际上是以键盘功能为主,而鼠标以一个附属功能加入到了键盘里。所以,这里虽然选的是键盘,但最终的效果是键盘鼠标功能都有。

好了,继续!

跟USB键盘的部分一样,配置集合最下面,增加一个输出端点的描述符:

	/******************** Descriptor of Mouse Output endpoint ********************/
	0x07,          /*bLength: Endpoint Descriptor size*/
	USB_DESC_TYPE_ENDPOINT, /*bDescriptorType:*/
	0x01,
	0x03,          /*bmAttributes: Interrupt endpoint*/
	0x10,
	0x00,
	HID_FS_BINTERVAL,          /*bInterval: Polling Interval */

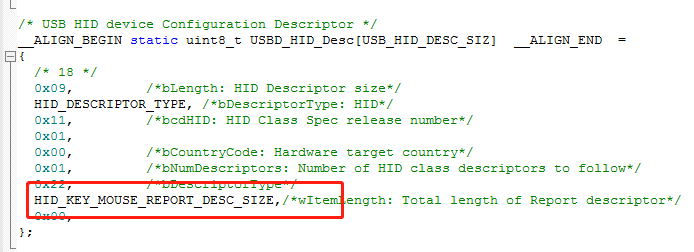

第三,修改HID描述符中,报告描述符的长度:

之前这里是鼠标的报告描述符,长度有74.现在变成了117.

为什么是117?

看下文!

第四,修改报告描述符。STM32CubeMX工具自动生成的工程里,报告描述符是鼠标的。现在我们要实现的是键盘与鼠标二合一,要修改的核心位置就是报告描述符这里。

简单来说,就是把前面两个例程中的报告描述符合二为一。一个数组里面,上面放键盘的报告描述符,下面放鼠标的报告描述符。

这样的话,对USB主机(也就是电脑)来说,它收到的数据,有可能是鼠标的数据,也有可能是键盘的数据。那,怎么区分?

方法就是分别在键盘与鼠标的报告描述符中放一个报告ID,键盘的报告ID是1,鼠标的报告ID是2.

__ALIGN_BEGIN static uint8_t HID_KEY_MOUSE_ReportDesc[HID_KEY_MOUSE_REPORT_DESC_SIZE]  __ALIGN_END =
{
    0x05, 0x01,                    // USAGE_PAGE (Generic Desktop)
    0x09, 0x06,                    // USAGE (Keyboard)
    0xa1, 0x01,                    // COLLECTION (Application)
    0x85, 0x01,                    //   REPORT_ID (1)
    0x05, 0x07,                    //   USAGE_PAGE (Keyboard)
    0x19, 0xe0,                    //   USAGE_MINIMUM (Keyboard LeftControl)
    0x29, 0xe7,                    //   USAGE_MAXIMUM (Keyboard Right GUI)
    0x15, 0x00,                    //   LOGICAL_MINIMUM (0)
    0x25, 0x01,                    //   LOGICAL_MAXIMUM (1)
    0x75, 0x01,                    //   REPORT_SIZE (1)
    0x95, 0x08,                    //   REPORT_COUNT (8)
    0x81, 0x02,                    //   INPUT (Data,Var,Abs)
    0x95, 0x01,                    //   REPORT_COUNT (1)
    0x75, 0x08,                    //   REPORT_SIZE (8)
    0x81, 0x03,                    //   INPUT (Cnst,Var,Abs)
    0x95, 0x05,                    //   REPORT_COUNT (5)
    0x75, 0x01,                    //   REPORT_SIZE (1)
    0x05, 0x08,                    //   USAGE_PAGE (LEDs)
    0x19, 0x01,                    //   USAGE_MINIMUM (Num Lock)
    0x29, 0x05,                    //   USAGE_MAXIMUM (Kana)
    0x91, 0x02,                    //   OUTPUT (Data,Var,Abs)
    0x95, 0x01,                    //   REPORT_COUNT (1)
    0x75, 0x03,                    //   REPORT_SIZE (3)
    0x91, 0x03,                    //   OUTPUT (Cnst,Var,Abs)
    0x95, 0x06,                    //   REPORT_COUNT (6)
    0x75, 0x08,                    //   REPORT_SIZE (8)
    0x15, 0x00,                    //   LOGICAL_MINIMUM (0)
    0x25, 0x65,                    //   LOGICAL_MAXIMUM (101)
    0x05, 0x07,                    //   USAGE_PAGE (Keyboard)
    0x19, 0x00,                    //   USAGE_MINIMUM (Reserved (no event indicated))
    0x29, 0x65,                    //   USAGE_MAXIMUM (Keyboard Application)
    0x81, 0x00,                    //   INPUT (Data,Ary,Abs)
    0xc0,                           // END_COLLECTION

    0x05, 0x01,                    // USAGE_PAGE (Generic Desktop)
    0x09, 0x02,                    // USAGE (Mouse)
    0xa1, 0x01,                    // COLLECTION (Application)
    0x85, 0x02,                    //   REPORT_ID (2)
    0x09, 0x01,                    //   USAGE (Pointer)
    0xa1, 0x00,                    //   COLLECTION (Physical)
    0x05, 0x09,                    //     USAGE_PAGE (Button)
    0x19, 0x01,                    //     USAGE_MINIMUM (Button 1)
    0x29, 0x03,                    //     USAGE_MAXIMUM (Button 3)
    0x15, 0x00,                    //     LOGICAL_MINIMUM (0)
    0x25, 0x01,                    //     LOGICAL_MAXIMUM (1)
    0x95, 0x03,                    //     REPORT_COUNT (3)
    0x75, 0x01,                    //     REPORT_SIZE (1)
    0x81, 0x02,                    //     INPUT (Data,Var,Abs)
    0x95, 0x01,                    //     REPORT_COUNT (1)
    0x75, 0x05,                    //     REPORT_SIZE (5)
    0x81, 0x03,                    //     INPUT (Cnst,Var,Abs)
    0x05, 0x01,                    //     USAGE_PAGE (Generic Desktop)
    0x09, 0x30,                    //     USAGE (X)
    0x09, 0x31,                    //     USAGE (Y)
    0x15, 0x81,                    //     LOGICAL_MINIMUM (-127)
    0x25, 0x7f,                    //     LOGICAL_MAXIMUM (127)
    0x75, 0x08,                    //     REPORT_SIZE (8)
    0x95, 0x02,                    //     REPORT_COUNT (2)
    0x81, 0x06,                    //     INPUT (Data,Var,Rel)
    0xc0,                          //   END_COLLECTION
    0xc0                           // END_COLLECTION
};

向USB主机发送数据的时候,数组的第一个元素是报告ID,后面才是键盘数据或鼠标数据。实现前面两节的例程的时候,USB键盘我们定义了一个8元素的数组,USB鼠标我们定义了一个4元素的数组。现在我们只需要一个数组,它同一时间,只发送一种数据,所以大小为8,然后,还要包含报告ID,所以变成9.

在USB协议中,报告ID默认是数组的第一个元素。明白了这一点,我们可以去修改main.c文件了。

第五,添加头文件,并定义相关的数组。

/* Private includes ----------------------------------------------------------*/
/* USER CODE BEGIN Includes */
#include "usbd_hid.h"
/* USER CODE END Includes */

/* Private typedef -----------------------------------------------------------*/
/* USER CODE BEGIN PTD */
uint8_t KeyBoard[9] = {1,0,0,4,0,0,0,0,0};
uint8_t KeyBoard01[9] = {1,0,0,0,0,0,0,0,0};
uint8_t Mouse[9] = {2,0,0,0,0,0,0,0,0};
extern USBD_HandleTypeDef hUsbDeviceFS;

KeyBoard 数组第一个元素是1,Mouse 数组第一个元素是2,这两个值分别对应键盘和鼠标的报告ID。KeyBoard01这个数组是为了表示键盘没有被按下的状态。

第六,修改主函数。循环输出a到z字母,同时,鼠标左键每隔1秒触发一下。

    /* USER CODE BEGIN 3 */
		if(KeyBoard[3] >= 29)
		{
			KeyBoard[3] = 4;
		}
		else
		{
			KeyBoard[3]++;
		}
		USBD_HID_SendReport(&hUsbDeviceFS,(uint8_t*)&KeyBoard01,sizeof(KeyBoard));
		HAL_Delay(15);
		USBD_HID_SendReport(&hUsbDeviceFS,(uint8_t*)&KeyBoard,sizeof(KeyBoard));
		HAL_Delay(15);
		USBD_HID_SendReport(&hUsbDeviceFS,(uint8_t*)&KeyBoard01,sizeof(KeyBoard));
		HAL_Delay(1000);

		Mouse[1] = 0x01;
		USBD_HID_SendReport(&hUsbDeviceFS,(uint8_t*)&Mouse,sizeof(Mouse));
		HAL_Delay(1000);
		Mouse[1] = 0x00;
		USBD_HID_SendReport(&hUsbDeviceFS,(uint8_t*)&Mouse,sizeof(Mouse));
		HAL_Delay(1000);

最后,保存、编译、下载、上电!新建一个TXT文档,可以看到字母自动输出,同时鼠标左键每隔1秒被触发一下。

完整的工程源码,我上传到了网盘,关注公众号:单片机爱好者,回复关键词:USB键盘鼠标二合一,即可获得下载链接。
