哈喽大家好，我是MCU起航。看到这样的开头，熟悉我的朋友肯定就猜到了:我又要讲故事了！是的，最近看到朋友圈一篇文章传的比较火《没了美国EDA软件，我们就不能做芯片？看一线工程师怎么说！》
心里确实有点压抑，某些国家对我们的技术封锁从未停止，甚至随着我们的强大，这些封锁越来越明显。
首先说一下，EDA工具有很多。有用来设计芯片的，有用来仿真的，有用来编程的，也有用来设计电路的。而我只是个嵌入式行业从业者，所以这次故事的主角，自然就是用来画板子的工具了。
时间大约是2016年下半年，十月份或者十一月份。当时在用某工具画板子，画到一半，老婆大人有事要去小姨家住两天，需要我陪同。那我自然要跟着，于是收拾东西。图怎么办？自然要放在笔记本里接着画。
但是那天很邪门！
笔记本之前没装过某工具，现装的。但是装完以后，相关的EDA工程文件就是打不开。卸载之后，重新安装，还是同样的问题。气得我当时想砸电脑！但是想想我那可怜的余额、爱购物的媳妇，忍！
然后开始想替换方案。
之前画流程图的时候，因为懒得安装visio，于是找了一个在线画流程图的工具：processon。它是通过浏览器来在线绘制流程图，免费用户最多只能在线存储9个流程图，用着还凑合（白嫖的，我很知足）。
也就是从那时候开始，我开始注意一些在线办公的工具。
咱们国家的网络是很神奇的，当你在网上搜索一样东西之后，接下来的几天里，你上网的时候弹出的各种广告，都和你之前搜索的关键词有关。你们都懂得…

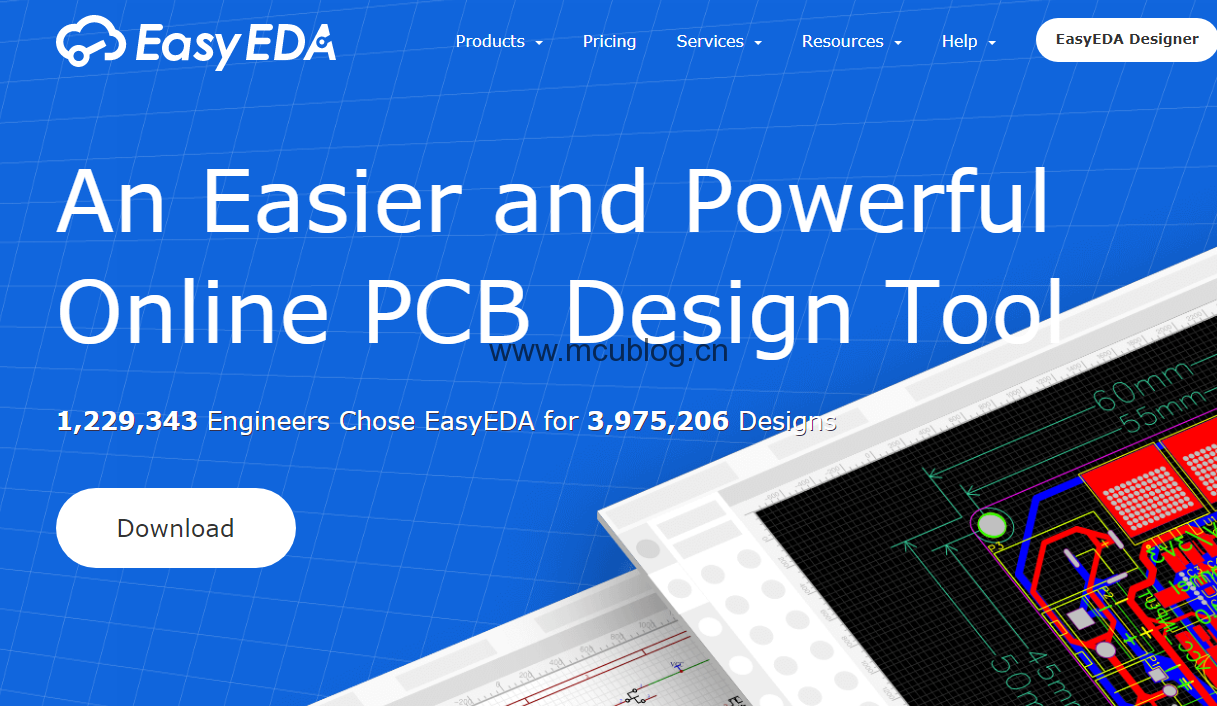

而也就是那个时候，一个工具进入了我的视线：easyeda。而它，就是LCEDA的前身！
它同样是一个基于浏览器的工具，可以在线操作，无需安装，可以多人协同办公，支持AD文件的导入，内部有超多的原理图和PCB库（自从用了这个工具，我已经很久没有自己画封装了）。所以，只要你有电脑，有网，有浏览器，就能办公！
不过当时我比较谨慎，一来它名不见经传，二来我比较懒，不想随便换工具。但是直到那天，要去媳妇的小姨家，而某工具忽然不给力。没办法，我就试了一下。而这一试，让我目睹了easyeda（LCEDA）磕磕绊绊发展的四年。
easyeda的创始人叫老贺，曾经是一名大学老师。某次课上，他正在教他的学生使用EDA工具制图，这时他的学生问了他一个问题：老师，为什么中国没有自己的EDA工具？
是啊，为什么？
师者，传道、受业、解惑。可能这一次，他觉得没法回答学生的问题。所以，老贺决定自己来设计一款中国人自己的EDA工具。
于是从2011年开始，老贺逐渐把自己的精力投入到了EDA工具的开发，期间由于资金问题，甚至变卖了自己的网站。直到2014年，easyeda终于问世。而我接触到它时，已经是2016年的下半年了。

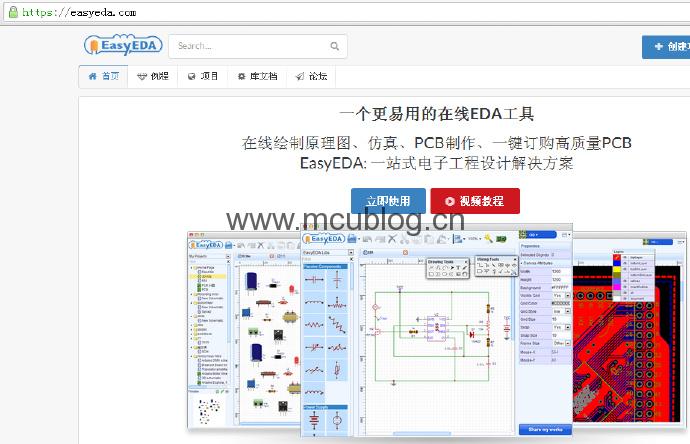

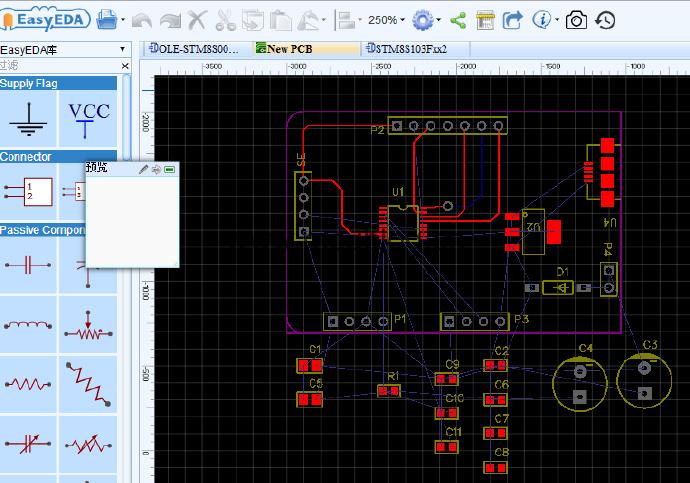

那个时候的它，界面风格比较朴素。当时我没有截图，找几个网上的图（从一篇2015年的文章中搬运的），咱们看下：

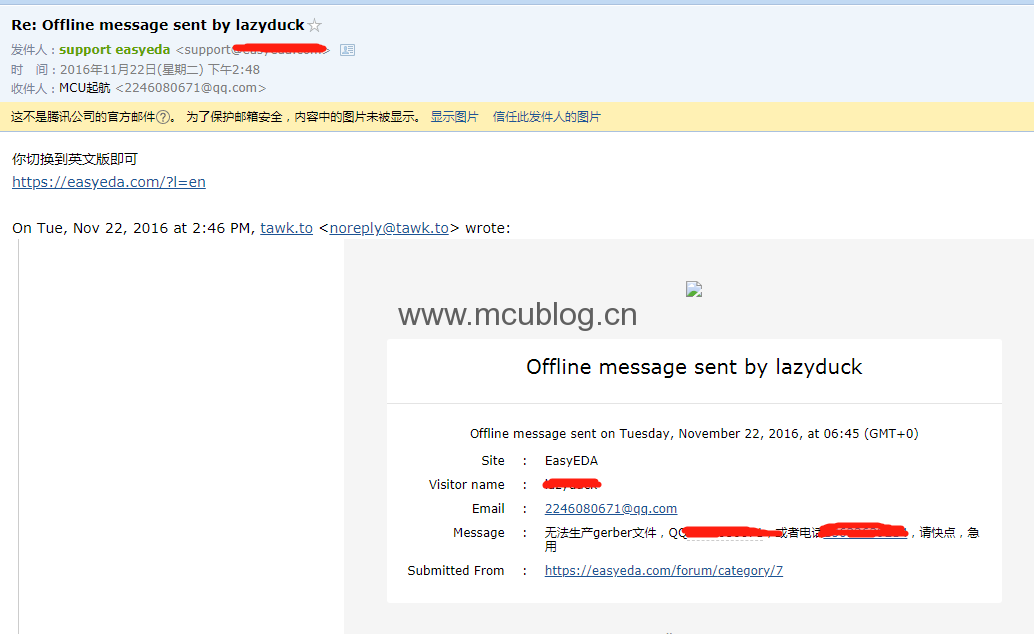

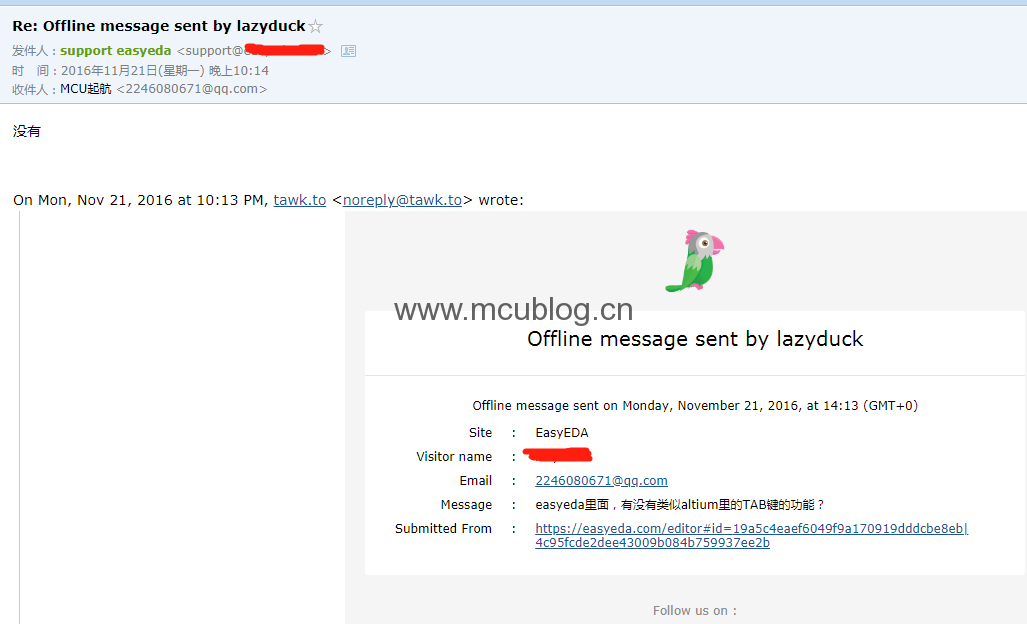

那个时候的easyeda刚刚问世，虽然老贺对它期望很高，但难免存在一些问题。我印象里，当时并没有专门的售后QQ群，也没有在线客服，可能也是资金问题吧。一旦有什么使用上的问题，全靠邮件联系。所以早期的时候，使用上有什么不清楚的地方，我都是靠发邮件和对方联系。
而且，我当时心里隐隐有种担忧：这种小公司，发个邮件，不会半个月才给回复吧。
然而现实是，基本上我当天发的邮件，大部分当天晚上都会回复。
所以，虽然当时的easyeda名气不是很大，但是回复邮件速度足够快，某些功能确实好用。因此我也慢慢开始放心，逐渐把越来越多的项目放在这里开发。

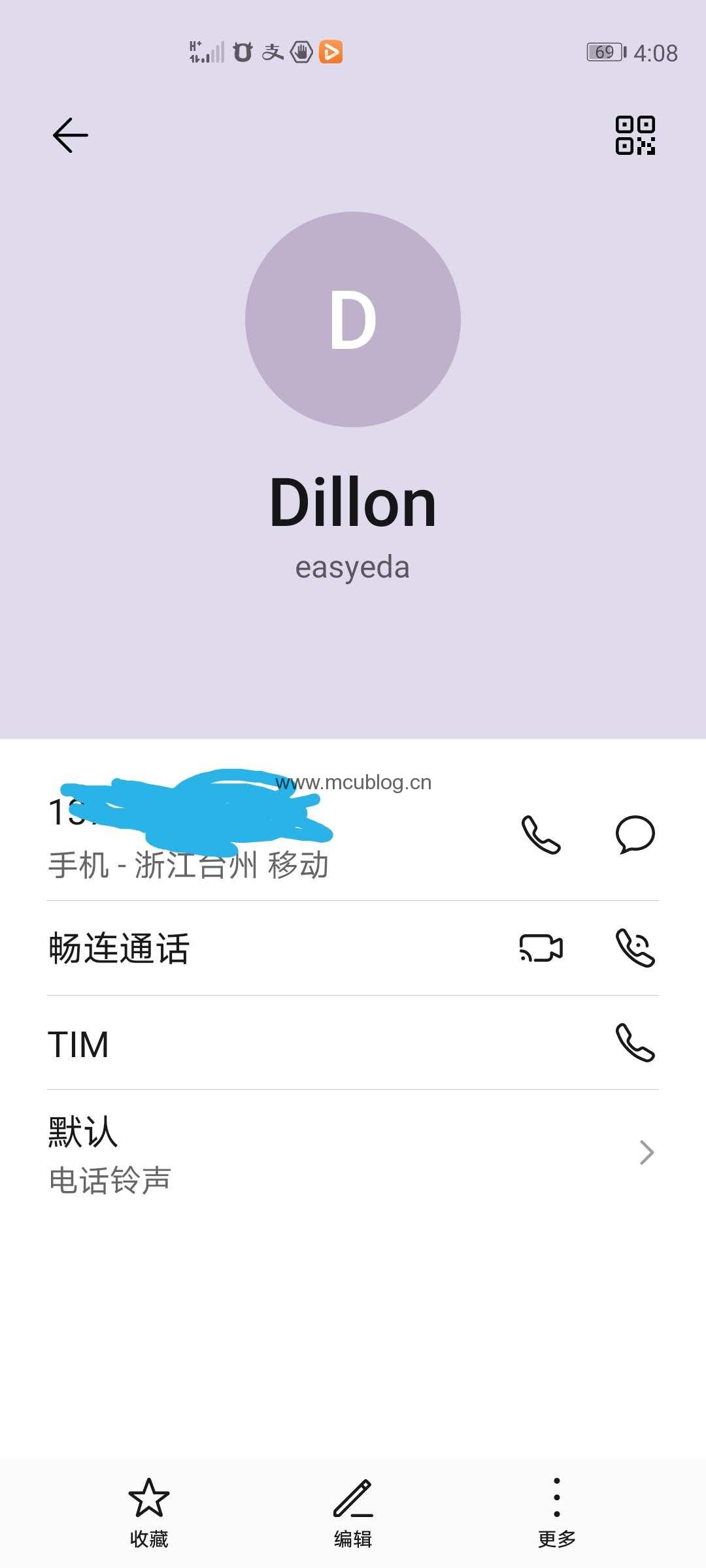

可能是我这种爱发邮件的用户引起了他的注意，觉得我会成为他们的种子用户，所以某次邮件沟通完之后，老贺给我打了个电话，聊了聊，用他的原话说：给我们的产品吐吐槽！
我这人反应比正常人慢半拍，你要是给我一天的时间来找你们的槽点，我能找的很好。临时找的话，就一般了。所以简单聊了几句，提了一些建议就结束了。那次通话时间不长，留给我的印象只有三点：
1、南方人的口音
2、技术人的腼腆
3、对自己产品的期望
咦，我好像知道了老贺是哪里的口音了！

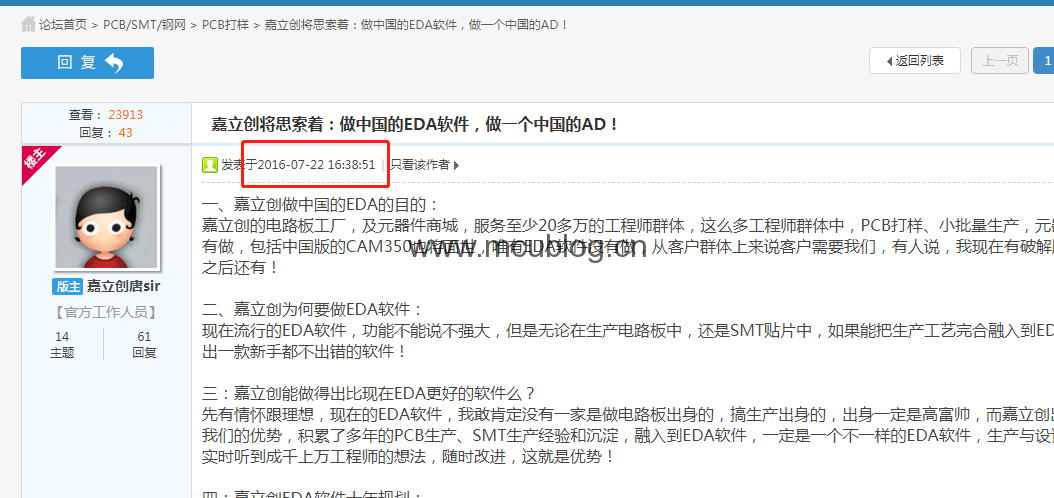

2016年底，一天下午，我在立创商城买完元器件，去他们社区闲逛。无意中刷到了一篇帖子：
帖子发布时间是2016年7月份，但是我临近春节的时候才看到。而且隐隐间，我觉得嘉立创将来会跟easyeda发生一些什么~~~
嘉立创我是2013年开始接触的，最开始是打样。价格合适，速度也快。而且他们的在线ERP系统提交板子信息、计价、审核、查进度，用起来确实方便。后来开始用立创商城，因为做完板子需要买元件焊接，而且只要你的板子还没有进行到“字符”这一项工艺，那么买的元件就能和板子一起发货。后来因为立创商城规模大了，有多个仓库，这个功能也就取消了。

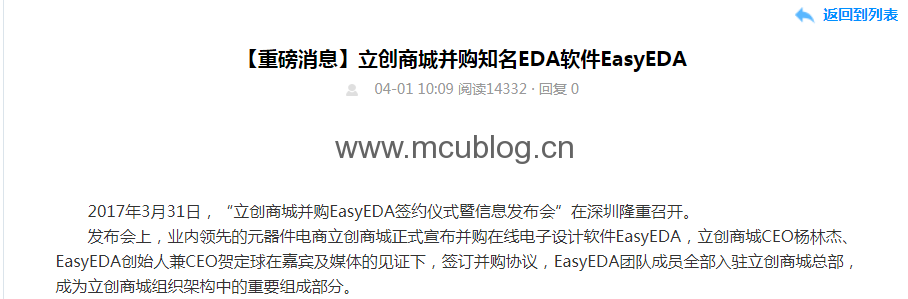

果然，2017年三月份，我在从北京回家的路上玩手机，又刷到一条信息：
预感成真了！
我立刻在Q上给老贺发信息，进行确认！老贺只回了两个字：是的！
其实，从嘉立创说要自己开发EDA工具的时候，我就大致猜到了它的目的。从商业角度不难理解。一个电子产品的设计，包括几个部分：原理图、PCB绘制，制板，元器件采购，焊接，程序调试。
除去原理图、PCB绘制和程序调试这样的不可控阶段，制板、元器件采购和焊接，都属于可商业化的环节。而这三个环节，嘉立创都已经涉足，并且发展迅猛，几乎形成了一个完整的商业闭环。也就是说，但凡是电子产品设计过程中遇到的需求，嘉立创基本都能解决。就我个人来说，制板、SMT、元器件采购，基本都在嘉立创完成。原因很简单，只有两个字：省心！
虽然我可以通过一些渠道买到便宜的料，然后自己焊接，但是打样阶段总这么搞，终究会累的。也有人会抱怨立创商城的价格贵，呵呵，你跟得捷电子和贸泽电子对比过吗？
那，他们为什么还需要easyeda？
注意我的措辞，刚刚说商业闭环的时候，修饰词是“几乎”。一个电子产品的设计，是从原理图的绘制开始。如果能在设计原理图的初始阶段，商家就告诉用户我这里有什么、SMT支持哪些料，既方便了用户的方案验证，又给自己的商城、SMT带来了订单，这是一个双赢的结局。而只有在设计最开始的阶段，引入商家的服务（免费的EDA工具），才能更方便的推荐、开展后续的环节，进而真正形成一个完整的电子产业闭环。
对老贺来说，他的easyeda之前的宣传方向一直都是海外。虽然拥有了几十万的用户，但盈利一直是个难题。据说并购之前的那段时间，老贺每个月都为团队的工资发愁。看来当老板也挺不容易的啊！
并购之后，easyeda可以直接为嘉立创的几十万工程师提供免费的设计服务，而且是完全国人自主的EDA工具，不用担心版权的问题。而立创商城可以通过easyeda的海外影响力，推广自己的海外市场。
额，一不小心说多了。
大概从2017年上半年开始，我会时不时的跟朋友推荐这个工具。不过大部分人都和我最初一样，觉得安于现状挺好，懒得换。愿意接受或者尝试的，只有一小部分。我总结了一下，主要分几种：
1、受到版权困扰的。这个问题我在交流群里经常看到有人在抱怨，而且这几年越来越多的公司收到某软件公司的警告。没办法，没有授权就是没有授权。
2、学生。毕设期间，想快速画原理图和PCB的。easyeda提供了模块的功能，以前你画一个最小系统怎么也要20分钟。而easyeda里，有别人已经画好的、免费分享的最小系统模块，直接选中、放置，结束，前后也就一分钟。
3、极客。愿意体验新鲜事物的。
4、需要团队协作的项目。easyeda的团队协作功能是非常好用的，也是老贺强烈推荐的。我之前曾经有几个项目是和别人合作完成的，我人在河北，他人在北京，但是通过团队协作的方式，沟通上几乎没有任何问题。
并购之后，easyeda的海外域名不变，依然是easyeda。com。而为了更好的服务国内的工程师，他们在国内搭建了服务器，启用了一个新的域名，也就是现在相对比较常见的域名：lceda。立创EDA的首字母缩写！
注意，是lceda。cn，不是lceda。com。
并购之前，easyeda的版本更新是比较慢的，我印象里要两三个月更新一次。并购之后，更新速度快的吓人。有时候半个月一更新；有时候一周一更新；有时候，我今天发现一个bug，反映上去，第二天就更新了。看来资金充裕之后，做事效率确实不一样。
2017年初的时候，嘉立创喊出了口号，要在2017年中，也就是6月份的时候，实现SMT的第四阶段，也就是SMT要支持立创商城所有的贴片元件。作为一个见证了1、2、3阶段的人，我深刻的感受到，他们一直在孜孜不倦的……………….给自己挖坑。因为前面几个阶段基本都拖延了好几个月才完成，现在又来，呵呵~~~
不过我无所谓，已经习惯了。我更关注的是，LCEDA与嘉立创SMT的配合。做过SMT的人都知道，生产时需要提供几个文件：
1、制板文件，一般是gerber；
2、BOM，也就是物料清单
3、坐标文件，也就是一个元件在一个板子上的位置和角度。
三者缺一不可。LCEDA可以导出这三个文件，但是并购之前以及并购之后刚开始的几个月，导出的坐标文件是不能直接用的，需要手动修改一些参数的名称，然后才能被嘉立创的SMT系统识别。虽然耽误不了几分钟，但操作的不顺畅还是让人感觉不是很爽。
我印象里，大概是2017年底，具体时间记不清楚了，嘉立创的SMT和LCEDA完成了SMT环节上的配合。不再需要手动修改，从LCEDA导出BOM和坐标文件（前提是要符合嘉立创的规范），不再需要手动修改，直接就能导入到嘉立创的SMT系统里。这种顺畅的感觉，犹如一个便秘多日的病人，忽然通畅了一般~~~~
看到这，有人会说：你讲了这么多，全是好听的，没被坑过？
没被坑过是不可能的。并购之后，我被坑过两次。大概是2018年中的时候，当时是因为他们的铺铜算法做了调整，导致我应该铺铜的地方，没有铺上，打样出来后，完全不能用。
并购之前我没遇到过问题，并购之后反而遇上了，你说尴尬不？
其实这反而说明lceda正在以新的团队，新的方式做事。可能刚开始会有一些问题，但只要把最初的阶段克服掉，我相信后面会越来越好。而且这也导致我养成一个习惯，每次打样时，以生成的gerber文件为准。
当时被坑的怎么办？我记得还被客户在电话里怼了一顿~~~

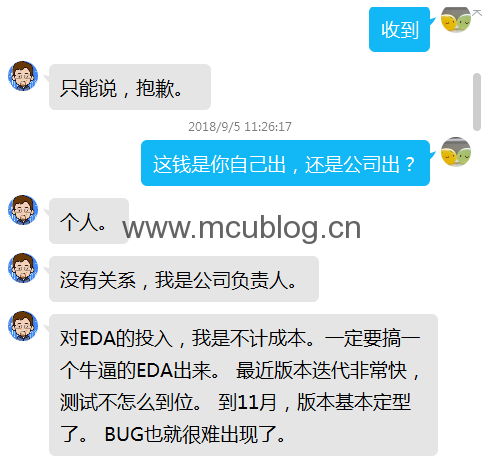

于是我厚着脸皮去找老贺~~~
能够感受到，老贺正在以一种较真到极致的态度，死磕自己的产品。而LCEDA，也以一种更快的速度在升级、更新，以一种全新的姿态告诉这个世界：我们是认真的！
也许我们国家需要更多的这样的人。
所以，2018年，LCEDA在以一种飞快的速度进行着更新，增加了用户界面、改版了编辑器界面、增加了版本管理的功能、元件库增加对立创商城的支持、增加了3D预览、增加了交叉选择和布局传递、增加了拼板功能、优化了边框设计等等等等。东西太多了，有的可能没注意到，有可能不是2018年的，但已经不重要了。
2018年底，2019年初，工作需要，对一个四层板进行修改。这个板子之前是别人画的，现在交给我和一个同事负责。我尝试把它导入到LCEDA里面，以团队协作的方式来推进。结果，遇到了一个之前没遇到过的问题。

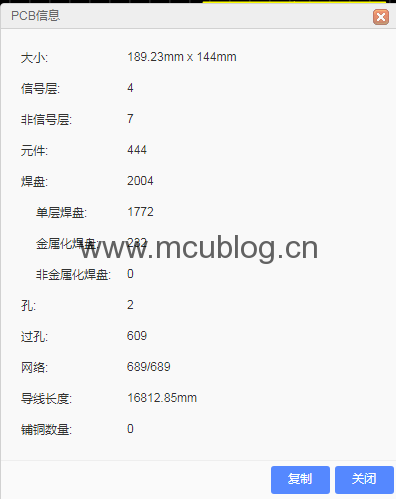

之前的板子尺寸都比较小，一般也就10*10以内，而且以两层板为主。这次的尺寸是18*14，四层板，网络的数量将近700个，焊盘数量直接超过了两千个，超过了当时LCEDA的目标极限。导入后最直接的效果就是打开PCB工程时，慢的没脾气。经常等着等着，弹出一个浏览器长时间没反应的对话框，问你是关闭还是继续等待。

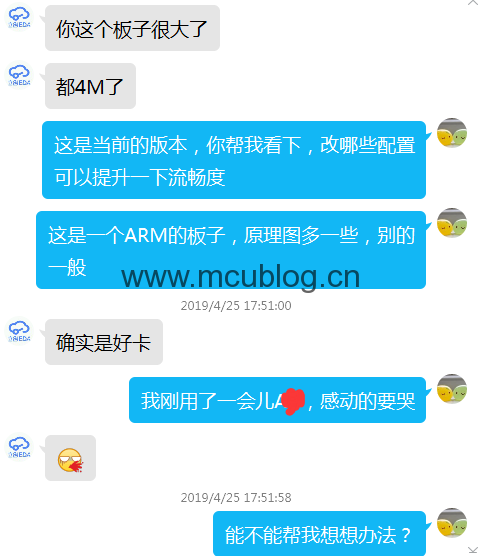

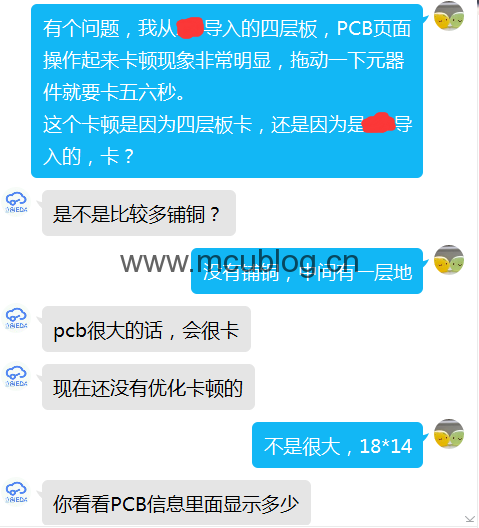

而且，即便PCB打开了，无论是拖动元件，还是画线，那种卡顿的感觉，让人仿佛回到了网络的石器时代。还好我这个人比较佛系，要不然又要砸电脑了。耐着性子画了几天，终于受不了了，找LCEDA客服沟通。

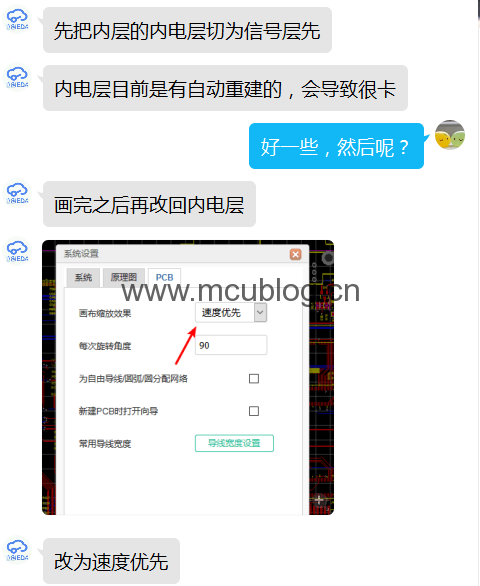

在客户小哥的建议下，改了一些配置，好用了一些，否则画那个图真的会让我抑郁。在那时看来，LCEDA对大文件的支持能力还是略显单薄。所以，2019年，我对LCEDA的关注点就是打开、处理大文件能力的支持。可能也是受到我这种“爱挑事”的用户的“挑衅”，他们也开始对大文件的处理能力的优化。

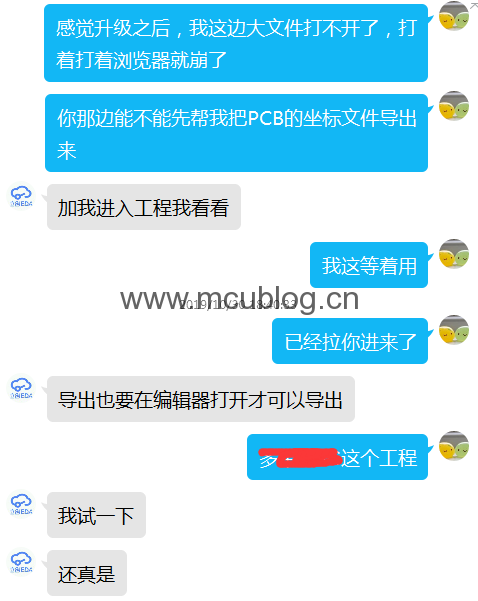

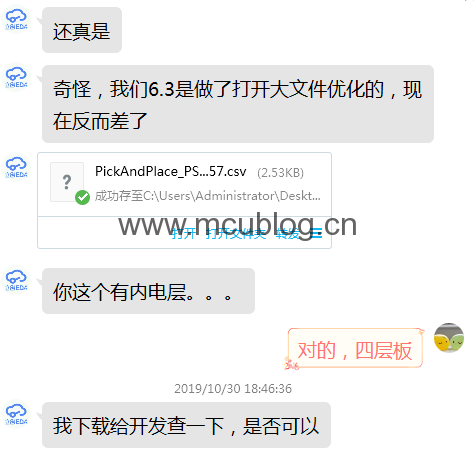

每次更新我都很期待，当然，时不时的也会有“惊喜”：
总的来说，这一年虽然速度和流畅性上没有大的改进，但总算是有些进步，可以干活了。以前有问题的时候，经常麻烦老贺，现在有问题，总找这位客服。毕竟老贺是负责人，不能总干客服的活，一个人要有一个人的定位。话说回来，不知道老贺现在在团队里做什么~~~

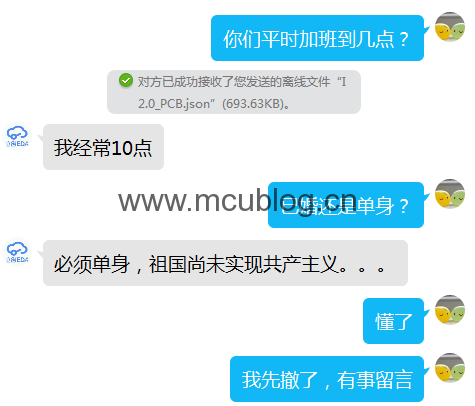

而且这位客服兄弟基本上天天加班，看来团队很忙碌：
就他这个目标，我怕是……….希望嘉立创能考虑下，给你们的员工解决一下终身大事………….
终于，2019年12月份，LCEDA发帖——《立创EDA真香警告：新PCB引擎强势来袭！流畅得不像话！》
看到这个标题，我就知道，他们离翻身的时候不远了！
看完帖子后得知，原来他们在2018年就开始考虑这个问题了，而经过了一年左右的时间，终于找到了可以用来解决的方案。我当时去试用页面进行了体验，体验中的PCB文件比我当时的文件还要大很多。而运行的速度真的是流程异常，画面缩放时那种顺滑的感觉，犹如在看视频。当前，该引擎只出了一个试用的DEMO，还没有达到正式使用的阶段。
问及什么时候能投入使用，当时客服给出的回答是最快也要2020年中旬。所以，从那时开始，我就盼着新的引擎能快点投入使用。
后面的事情大家都知道了，2020年初，我们的国家遭遇了新冠，全国进入了停工停产的阶段。然后，有很多人奔赴武汉…

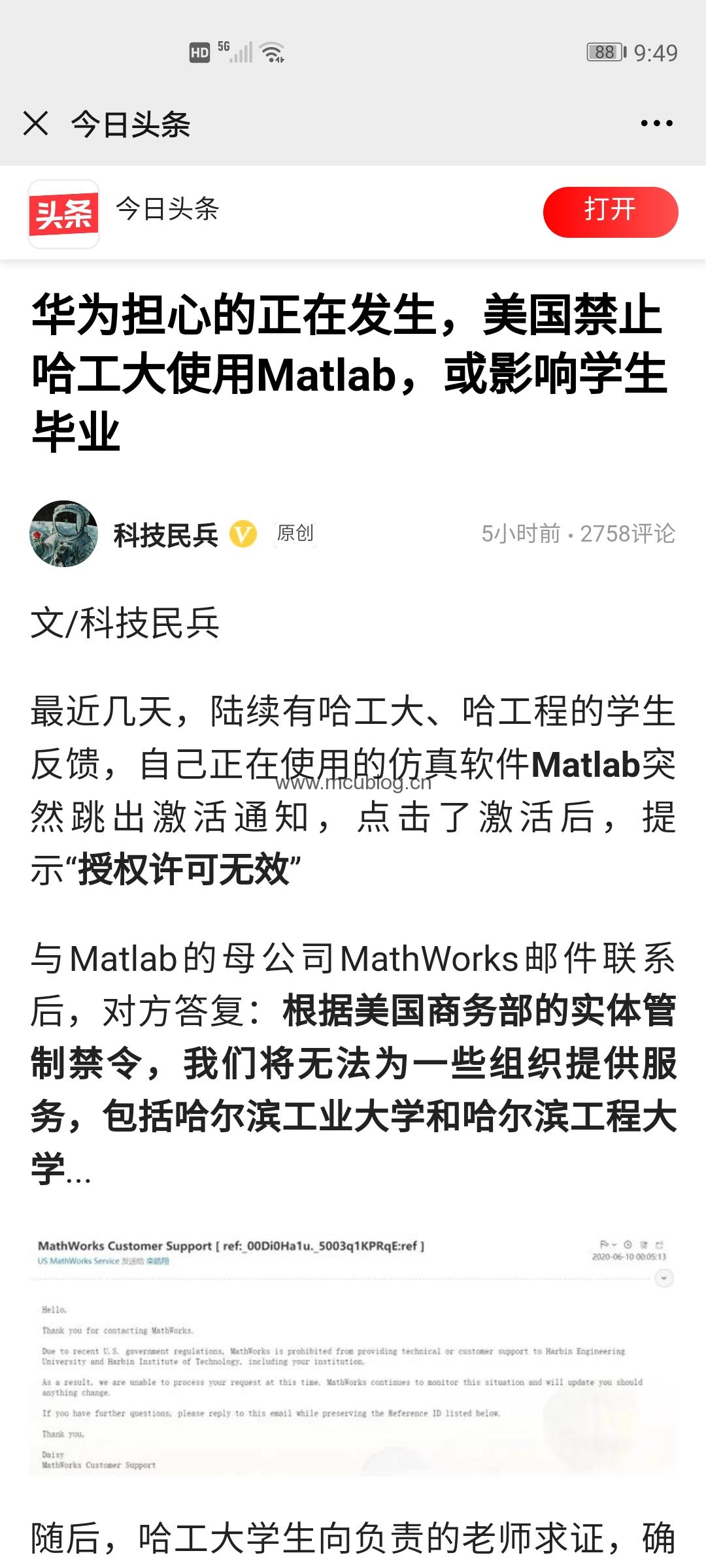

再后来，就是现在了。前几天，又看到一则新闻：
如果是十年前，我看到这样的信息可能会有些生气，但现在基本已经过了那个阶段了。我相信，会有一些年轻人，默默地记住这天，默默地做一些事，默默地坚持很多年，直到我们可以无视他们所有的小动作。
