NRF24L01做为一款2.4GHZ的无线收发模块，在很多工程师眼里，还是比较受欢迎的。这里我们简单说下，使用STC89C52单片机，如何连接NRF24L01，如何编写程序。
要注意的地方：51单片机作为一个编程芯片，虽然简单，但仍需一定的基础。所以，如果是没有单片机编程基础的人，看这篇文章，基本是看不懂的。
那，怎么算有基础？
会写点亮LED的程序，会写检测按键的程序，会写驱动数码管的程序，会用单片机IO模拟IIC总线，会用单片机IO模拟SPI总线。
注意，上面说的这些操作，是要求你真的手动从0开始，一行代码一行代码的写过。如果只是跑个例程，就算了。

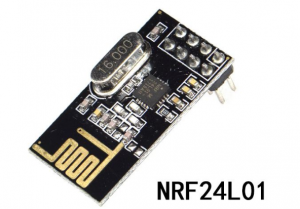

首先看如何接线，模块外形如下：
可以看到，模块右侧是有一组2X4的双排针的，分别是什么信号？再看下图：
是不是清楚多了？
这个图是哪来的？
你在某宝上，任意一家卖这个模块的店铺里，都能找到卖家提供的资料。资料里会有各种说明。如果卖家不提供，你直接换一家就行了。
这里使用的是STC89C52的P1管脚，具体定义如下：
sbit CE = P1^0;
sbit CSN= P1^1;
sbit SCK= P1^2;
sbit MOSI= P1^3;
sbit MISO= P1^4;
sbit IRQ = P1^5;主要看前五个，第六个是中断，一般用的很少。

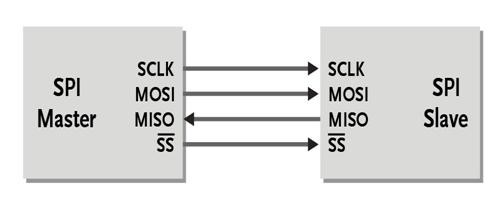

第二，通信协议。NRF24L01模块上面只有一个SPI接口，这是一个串行通信总线，我们可以简单的看下它的工作时序：
SS是片选信号；
SCLK是时钟信号；
MOSI是主（master）出（out）从（slave）入（in）。
MISO是主入从出。
主，指的是主机。一般，如果通信双方一个是单片机，一个是NRF24L01模块，那么单片机做主机。如果双方都是单片机，那么谁都可以做主机。主机主动发起通信，提供时钟，从机被动的提供数据。
第三，如何工作。这部分说简单也简单，说复杂也复杂。说简单是因为，相关的工作配置，都在NRF24L01的数据手册里，看相关的寄存器就可以了，而且网上已经有人写好相关的驱动程序，直接调用就行。
说复杂是因为，数据手册很长，内容很多，理解起来需要花时间。如果是没基础的人，基本就别想看懂了。
这里贴出通信过程中的主要的程序部分，详细的可以下载完整工程看。
发送部分：
void main(void)
{
unsigned char sta;
delay_ms(1000);
init_io();
TX_Mode();
while(1)
{
CE = 0;
SPI_Write_Buf(WR_TX_PLOAD, tx_buf, TX_PLOAD_WIDTH);
CE = 1;
while(IRQ);
sta=SPI_Read(STATUS);
SPI_RW_Reg(FLUSH_TX, 0xff);
SPI_RW_Reg(WRITE_REG+STATUS,sta);
delay_ms(1000);
}
}
void TX_Mode(void)
{
CE = 0;
SPI_RW_Reg(FLUSH_TX, 0xff);
SPI_Write_Buf(WRITE_REG + TX_ADDR, TX_ADDRESS, TX_ADR_WIDTH); // Writes TX_Address to nRF24L01
SPI_Write_Buf(WRITE_REG + RX_ADDR_P0, TX_ADDRESS, TX_ADR_WIDTH); // RX_Addr0 same as TX_Adr for Auto.Ack
SPI_RW_Reg(WRITE_REG + RX_PW_P0, TX_PLOAD_WIDTH);
SPI_RW_Reg(WRITE_REG + EN_AA, 0x01); // Enable Auto.Ack:Pipe0
SPI_RW_Reg(WRITE_REG + EN_RXADDR, 0x01); // Enable Pipe0
SPI_RW_Reg(WRITE_REG + SETUP_RETR, 0x1a); // 500us + 86us, 10 retrans...
SPI_RW_Reg(WRITE_REG + RF_CH, 40); // Select RF channel 40
SPI_RW_Reg(WRITE_REG + RF_SETUP, 0x07); // TX_PWR:0dBm, Datarate:2Mbps, LNA:HCURR
SPI_RW_Reg(WRITE_REG + CONFIG, 0x0e); // Set PWR_UP bit, enable CRC(2 bytes) & Prim:TX. MAX_RT & TX_DS enabled..
CE=1;
}
接收部分：
void main(void)
{
uchar sta;
init_io();
delay_ms(1000);
RX_Mode();
while(1)
{
sta=SPI_Read(STATUS);
if((sta & 0x40) != 0)
{
SPI_Read_Buf(RD_RX_PLOAD,rx_buf,TX_PLOAD_WIDTH);
}
if((rx_buf[0]==0x23) && (rx_buf[1]==0x23) && (rx_buf[2]==0x23) && (rx_buf[3]==0x23) && (rx_buf[4]==0x23))
{
LED = ~LED;
}
SPI_RW_Reg(FLUSH_RX,0xff);
SPI_RW_Reg(WRITE_REG+STATUS,sta);
delay_ms(1000);
}
}void RX_Mode(void)
{
CE = 0;
SPI_Write_Buf(WRITE_REG + TX_ADDR, TX_ADDRESS, TX_ADR_WIDTH); // Writes TX_Address to nRF24L01
SPI_Write_Buf(WRITE_REG + RX_ADDR_P0, TX_ADDRESS, TX_ADR_WIDTH); // Use the same address on the RX device as the TX device
SPI_RW_Reg(WRITE_REG + EN_AA, 0x01); // Enable Auto.Ack:Pipe0
SPI_RW_Reg(WRITE_REG + EN_RXADDR, 0x01); // Enable Pipe0
SPI_RW_Reg(WRITE_REG + RF_CH, 40); // Select RF channel 40
SPI_RW_Reg(WRITE_REG + RX_PW_P0, TX_PLOAD_WIDTH); // Select same RX payload width as TX Payload width
SPI_RW_Reg(WRITE_REG + RF_SETUP, 0x07); // TX_PWR:0dBm, Datarate:2Mbps, LNA:HCURR
SPI_RW_Reg(WRITE_REG + CONFIG, 0x0f); // Set PWR_UP bit, enable CRC(2 bytes) & Prim:RX. RX_DR enabled..
CE = 1; // Set CE pin high to enable RX device
}
调试这两段程序，你需要两片单片机，外加一个LED。保存、编译、下载、上电。可以看到P2.0管脚的LED正在闪烁！
打完手工！
