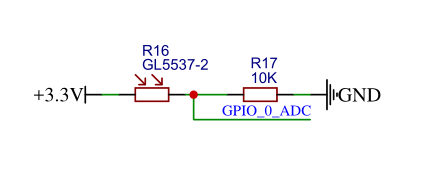

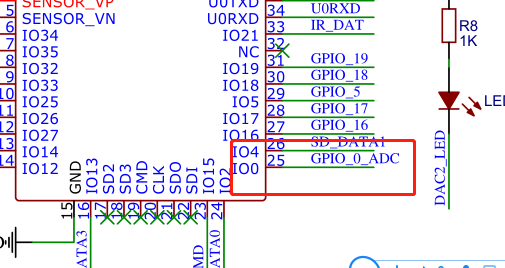

今天尝试使用ESP32的ADC做电压采样实验，跟之前一样，使用SDK里面提供的例程。一开始，我使用的是SDK里面的ADC2的例程，因为我的最小系统板上，把光敏电阻和电阻分压接到了GPIO0上，所以，我想用GPIO0来做AD采样。
所以对原程序进行了修改！原程序里有DA输出部分，我全部注释掉，只保留AD采样部分，通道改为通道1（对应GPIO0）。
但实际输出结果不对：

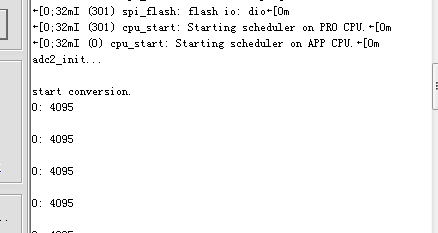

输出结果一直是4095，也就是满电压。使用万用表测量GPIO0引脚处的电压，发现在1.9V左右，超出了AD的采集上限：950mv。
现在使用SDK程序，不做修改。它使用的DA通道是1，对应GPIO25，AD通道是7，对应GPIO27.
#define DAC_EXAMPLE_CHANNEL CONFIG_EXAMPLE_DAC_CHANNEL
#define ADC2_EXAMPLE_CHANNEL CONFIG_EXAMPLE_ADC2_CHANNEL

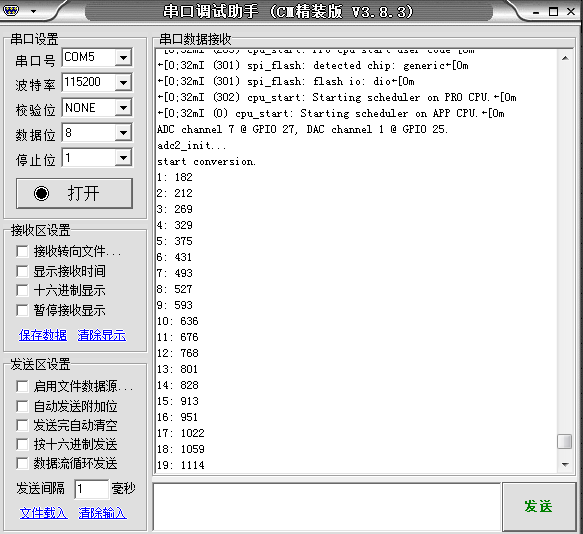

然后通过杜邦线连接这两个IO。程序编译、下载、上电，串口接到串口助手上，可以看到打印信息：
前面是DA输出的值，后面是AD采集到的值。
DA输出1到255，对应0~3.3V。
AD采集的值从0~4095，对应0~950mv。这个范围是比较小的，电路设计的时候要注意安全。
