STM32CubeMX使用内部flash生成优盘

哈喽大家好,我是单片机爱好者MCU起航,USB系列停了几天,今天继续。这次说下如何通过STM32CubeMX软件,在5分钟的时间内,把你的单片机变成一个迷你优盘。

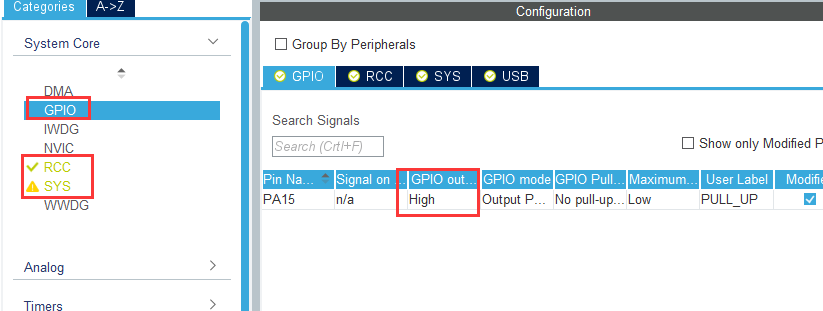

首先,通过STM32CubeMX软件配置单片机外射。型号依然是STM32F013C8T6,GPIO、RCC、SYS、Connectivity部分和之前的STM32的USB鼠标设置一样,参照前面的部分。

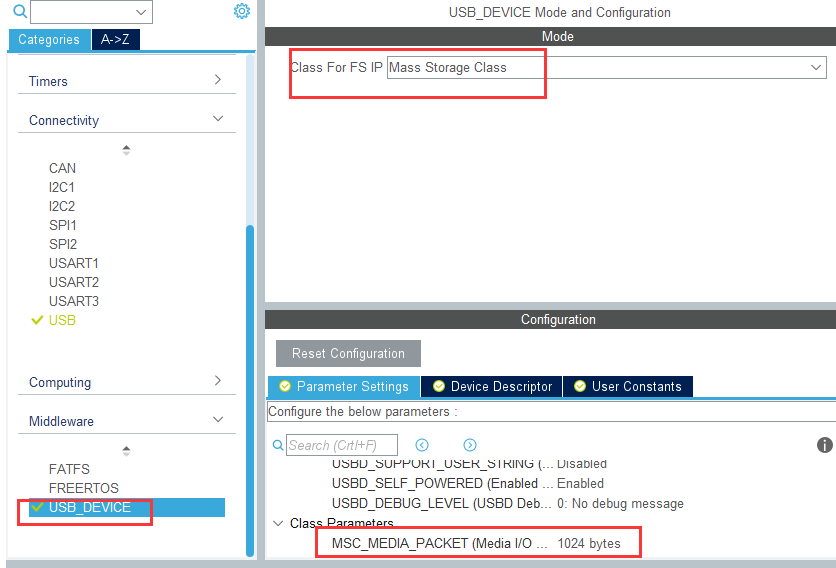

其次,中间件,也就是Middleware部分,修改一下。一个是Class For FS IP,这里选择:Mass Storge Class,然后是下面的Class Parameters这里,之前的值是512,现在改为1024.为什么是1024,后面会说。

除此之外,VID和PID要和之前的不一样,然后配置一下时钟。

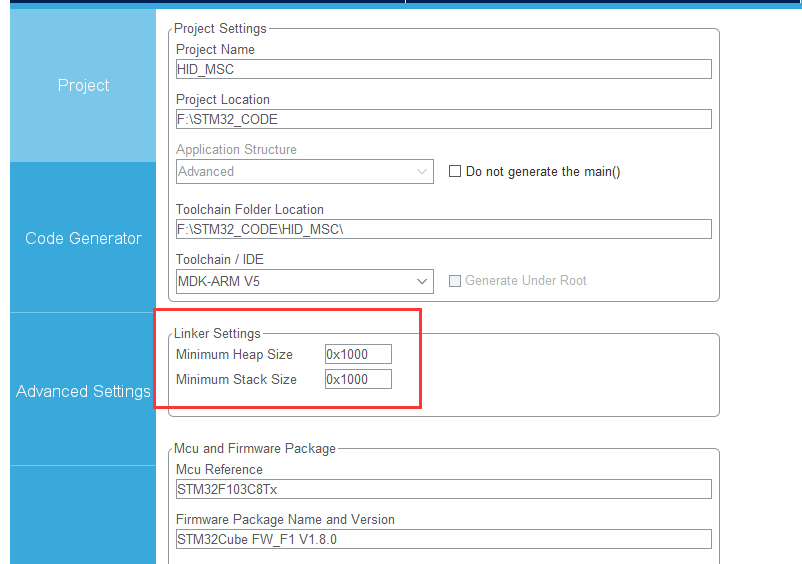

第三,修改堆栈上限。之前的值是0x200,0x400,因为要模拟优盘,操作大量数据,这部分空间已经不够了,全部改为0x1000.

然后就可以生成工程了。

第四,添加自定义部分代码。

/* USER CODE BEGIN PRIVATE_DEFINES */
#define     FLASH_START_ADDR        	0x08004000    //
#define     FLASH_PAGE_NBR              48            // 48K
/* USER CODE END PRIVATE_DEFINES */

主要有两个内容,一个是flash的起始地址,另一个是扇区的个数。

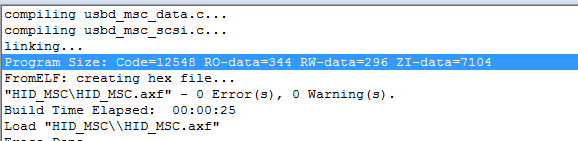

因为本工程代码不多,编译完成后代码量在12K左右,所以给程序文件预留16K的空间足够了。同时,STM32F103C8T6的flash总共64K,所以还剩48K。而STM32F103C8T6的flash,一个扇区大小是1024字节。这就是为什么第二步那里,Class Parameters的值要改成1024.

所以根据这些信息,可以知道优盘空间的起始地址是0x08004000,扇区个数是48.

第五,修改容量获取函数。如下,这里的FLASH_PAGE_SIZE是一个宏定义,可以找到定义值:0x400.

int8_t STORAGE_GetCapacity_FS(uint8_t lun, uint32_t *block_num, uint16_t *block_size)
{
  /* USER CODE BEGIN 3 */
  *block_num  = FLASH_PAGE_NBR;
  *block_size = FLASH_PAGE_SIZE;
  return (USBD_OK);
  /* USER CODE END 3 */
}



第六,修改读优盘函数。如下,把目标flash地址中的数据拷贝到buf中。

int8_t STORAGE_Read_FS(uint8_t lun, uint8_t *buf, uint32_t blk_addr, uint16_t blk_len)
{
  /* USER CODE BEGIN 6 */
	if(lun == 0)
	{
    memcpy(buf,(uint8_t *)(FLASH_START_ADDR + blk_addr*FLASH_PAGE_SIZE),blk_len*FLASH_PAGE_SIZE);
    return USBD_OK;
  }
  return USBD_FAIL;
  /* USER CODE END 6 */
}

第七,修改写优盘函数。如下,把buf中的数据写入到目标flash地址中。

int8_t STORAGE_Write_FS(uint8_t lun, uint8_t *buf, uint32_t blk_addr, uint16_t blk_len)
{
  /* USER CODE BEGIN 7 */
  if(lun == 0)
  {
    uint16_t i;
		HAL_FLASH_Unlock();

		FLASH_EraseInitTypeDef f;
		f.TypeErase = FLASH_TYPEERASE_PAGES;
		f.PageAddress = FLASH_START_ADDR + blk_addr*FLASH_PAGE_SIZE ;
		f.NbPages = blk_len;
		uint32_t PageError = 0;
		HAL_FLASHEx_Erase(&f, &PageError);

		for(i=0;i<blk_len*FLASH_PAGE_SIZE;i+=4)
		HAL_FLASH_Program(FLASH_TYPEPROGRAM_WORD,FLASH_START_ADDR + blk_addr*FLASH_PAGE_SIZE + i , *(uint32_t *)(&buf[i]));

		HAL_FLASH_Lock();
		return USBD_OK;
  }
   return USBD_FAIL;
  /* USER CODE END 7 */
}

好了,保存,编译、下载、上电。

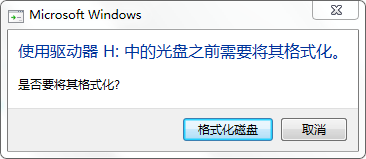

把USB线插入电脑,首先会弹出一个提示框,要求你格式化优盘:

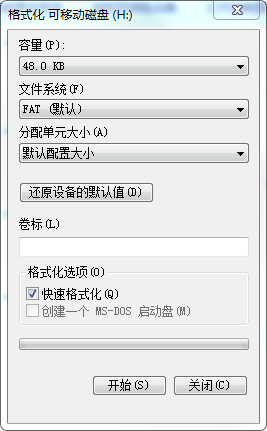

点击:格式化磁盘。弹出“格式化 可移动磁盘”的对话框,磁盘容量是48K,跟我们当初计算的大小一样。没有问题,点击:开始。

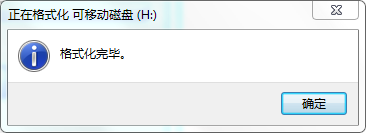

很快,格式化完成了,点确定即可。

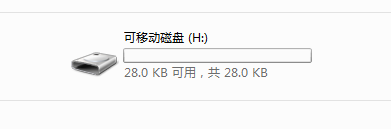

这时,你会在你的电脑上看到一个容量28K的可移动磁盘。刚才还48,现在怎么一下子缩水成28?

其实,是因为格式化的时候,电脑要向磁盘写入FAT文件系统,而文件系统要占用一定的磁盘容量。有了文件系统,我们就能方便的操作优盘,而不像操作EEPROM那样费劲。

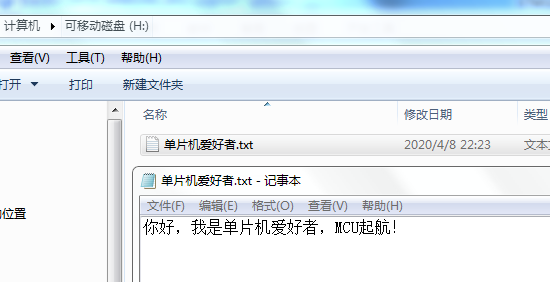

这时,你可以打开优盘,创建一个TXT文件:

保存,关闭。弹出优盘,再插上,你会发现你之前创建的TXT文件还在,说明优盘创建成功!

至此,优盘的例程操作完了。其实,单片机内部的flash空间是很小的,虽然能模拟成优盘,但存不了什么东西。所以这一例程的意义在于,我们熟悉了如何使用STM32CubeMX软件来把一些存储设备模拟成优盘,方便使用。例如,我们可以把外部的TF卡或者外部flash模拟成优盘,这样使用起来非常方便。

完整例程,我上传到了网盘,想要的同学关注公众号:单片机爱好者,回复关键词:STM32优盘,即可获得下载链接。
