立创EDA09、PCB界面的设计管理器

本节主要内容:

查找元件

检查网络

检查DRC报错

这一节其实主要在说PCB界面的设计管理器的功能,和原理图界面的设计管理器类似,但是有些区别。如图,下面是我已经接好线的PCB图:

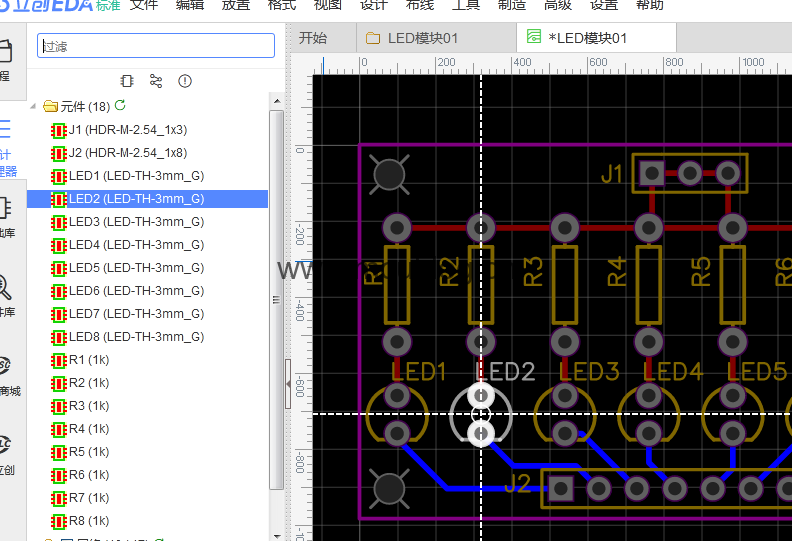

1、查找元件。这个功能是一样的,点哪个元件,就给你定位到哪里,如图,不解释:

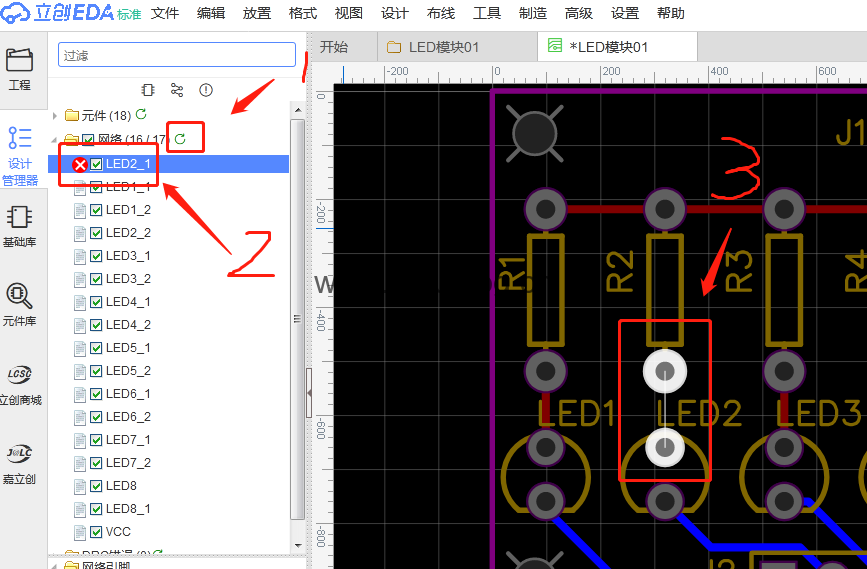

2、检查网络,看是否有管脚忘了连接。这个功能是非常有用的,至少我在别的EDA工具里没有看到类似的功能。如下:

先点击箭头1,刷新当前网络连接状态,然后得到箭头2指明的未连接网络,点击该网络,可以得到箭头3指明的未连接的网络的位置。

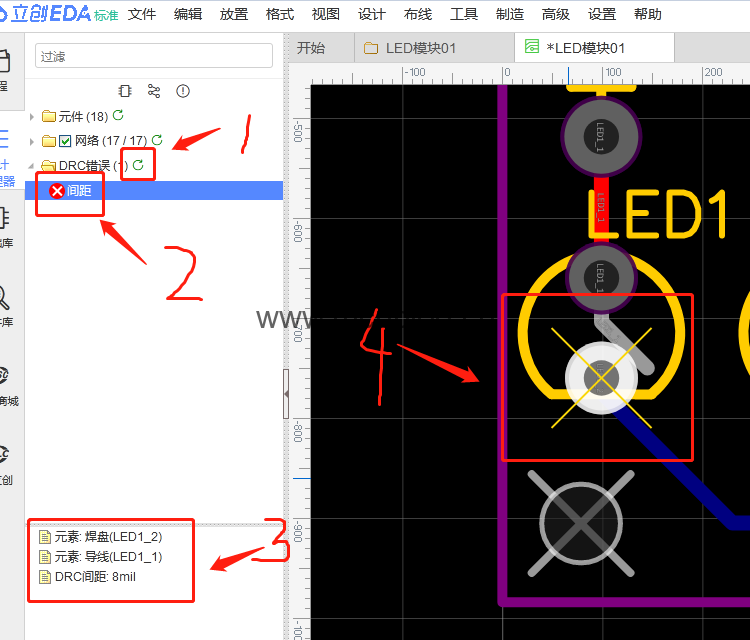

3、检查DRC报错,这个功能也非常重要。检查我们绘制的PCB,有没有违反设计规则的地方。如下:

如图所示,点击箭头1刷新当前错误列表。如果有错误,会显示出来,点击箭头2指示的错误,在箭头3指向的位置,会有该错误的详细说明,同时PCB页面也会把错误的地方高亮显示。
