家里的台灯坏了,媳妇催了我好几次,让我修一修!

这东西比较烦人,如果遇到简单的,就是个机械结构,一般是线松了,用焊锡固定一下即可。

如果遇到复杂的,可能会遇到牛屎芯片,修不好是小,丢了工程师的面子是大。

但媳妇又说了一句:修不好,我去买新的了!

这次坏的是一个欧普的触摸式台灯,触摸按键,亮度分三档可调,12伏供电。

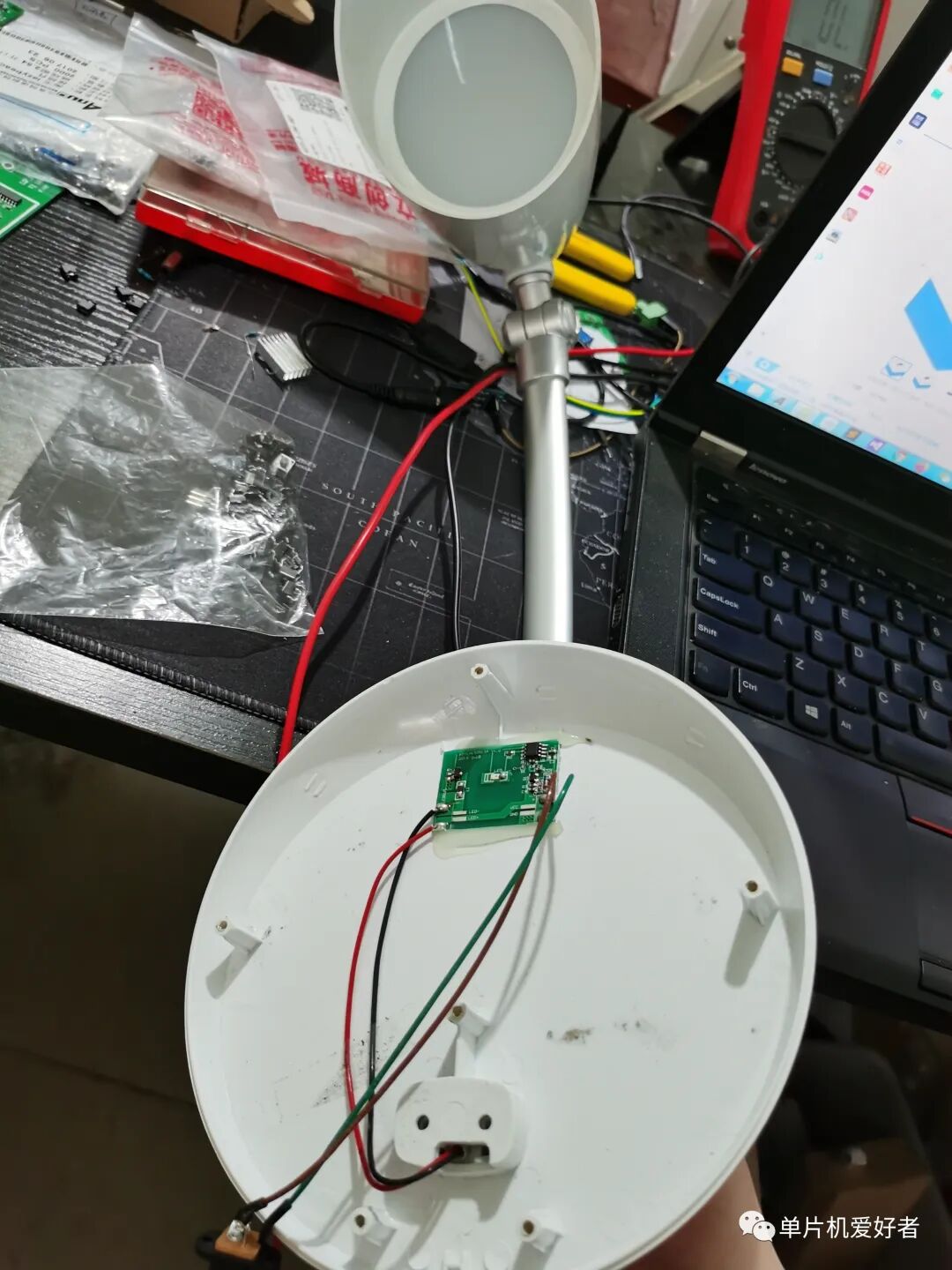

拆开后是这样:

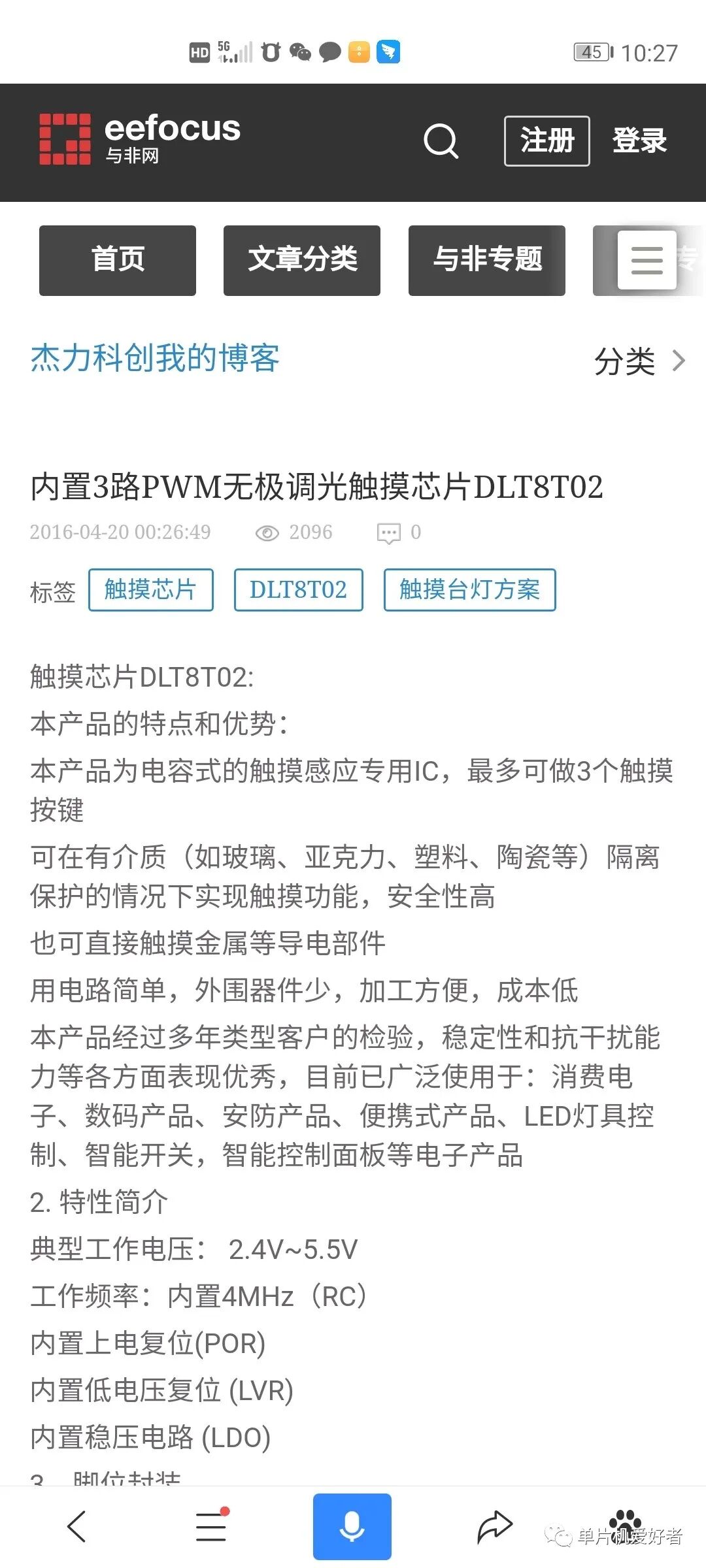

主控芯片是右上角那个so-8封装的东西,看了一下,竟然有印字:DLT8T02。查了一下,有资料:

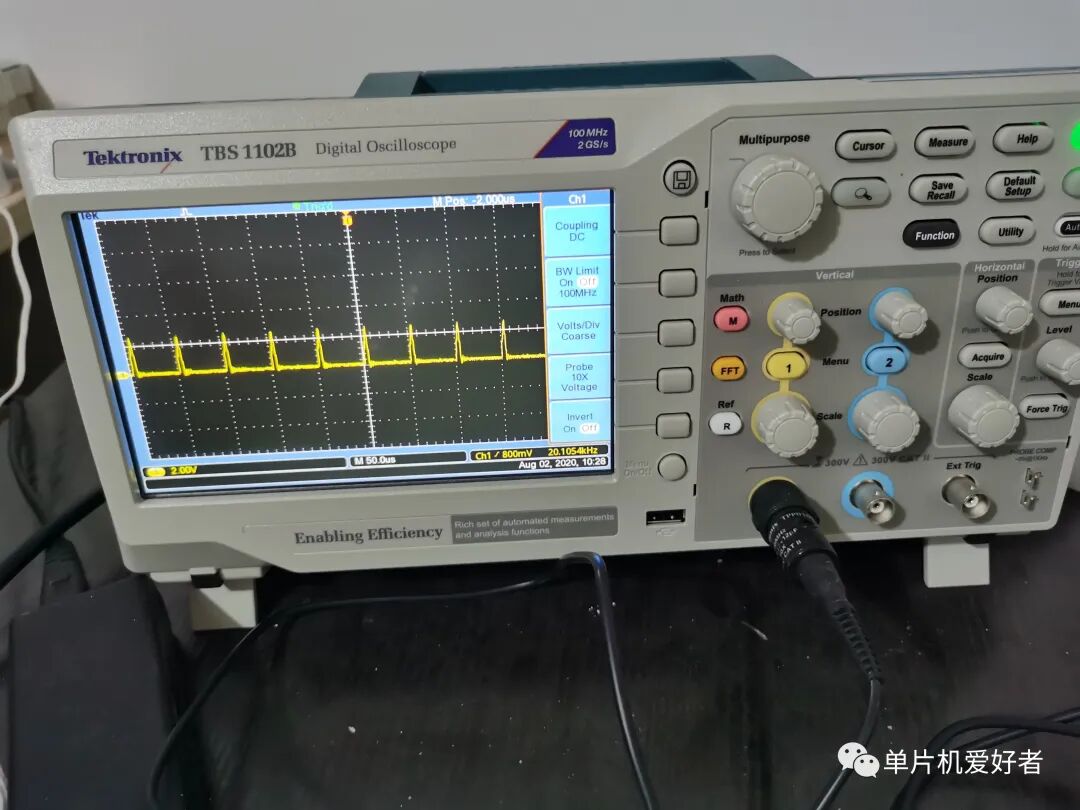

这就简单了,这是一个触摸专用IC,可以直接发出PWM波形。先用示波器看一下波形有没有:

有,而且占空比会随着按键触发变化!

说明芯片工作正常!

那就是后面的问题。

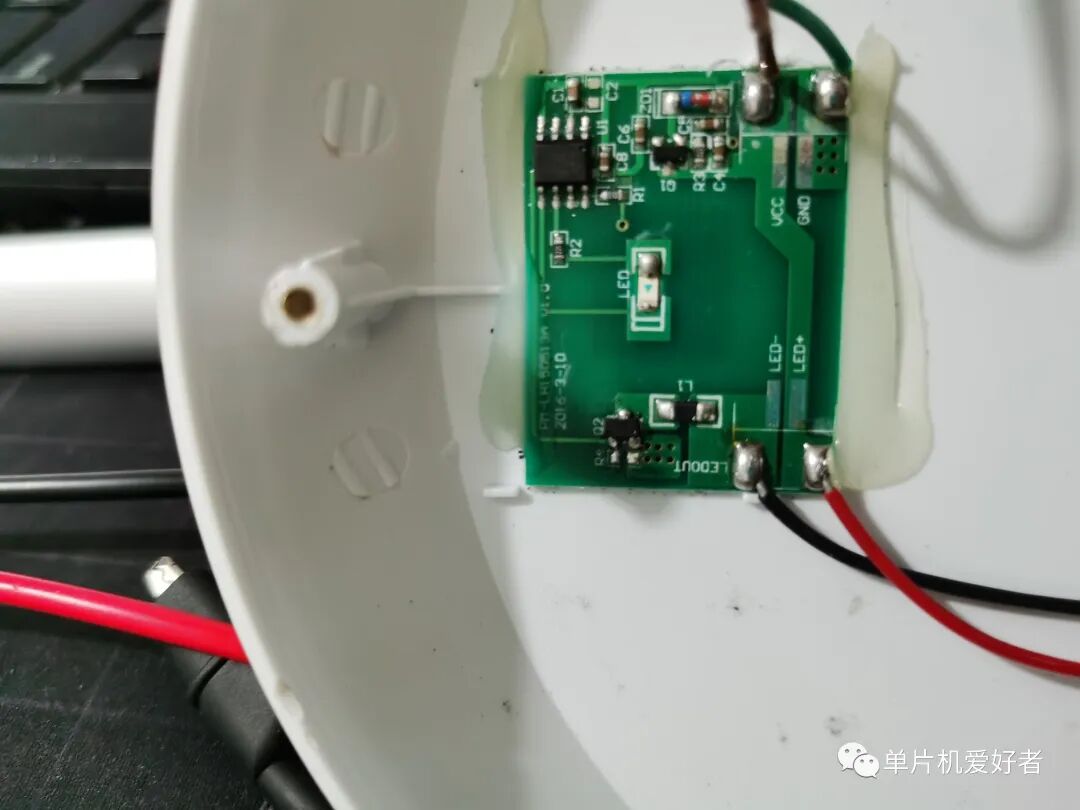

后面是个SOT-3封装的芯片,印字为Q2,不是三极管就是MOS管。

通过线路的接法可以知道是NPN或者NMOS,R4是下拉电阻。

换一个试试!

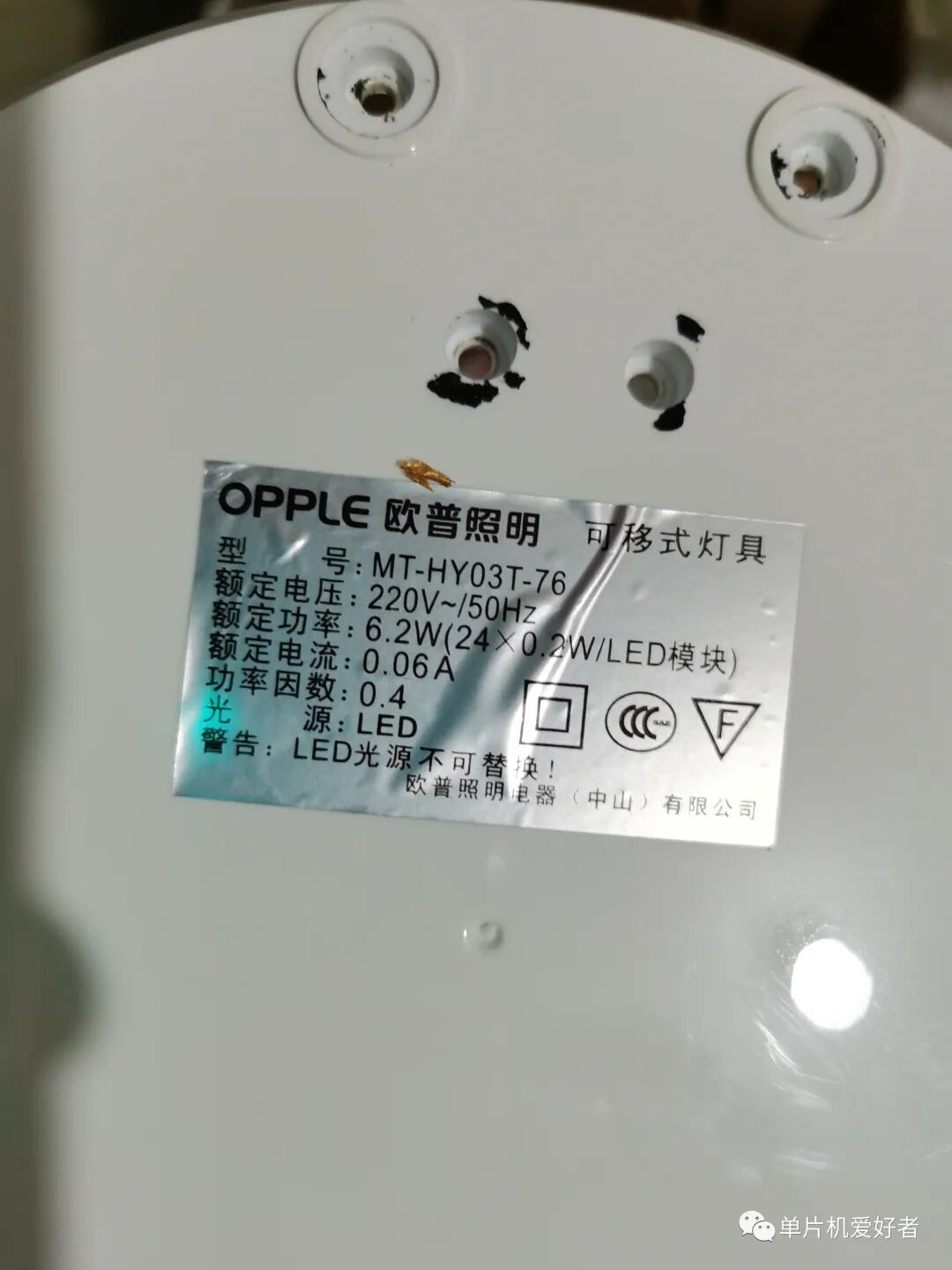

手里有NMOS,2N7002,最大电流115ma。最上面图片显示额定电流0.06A,也就是60ma,满足!

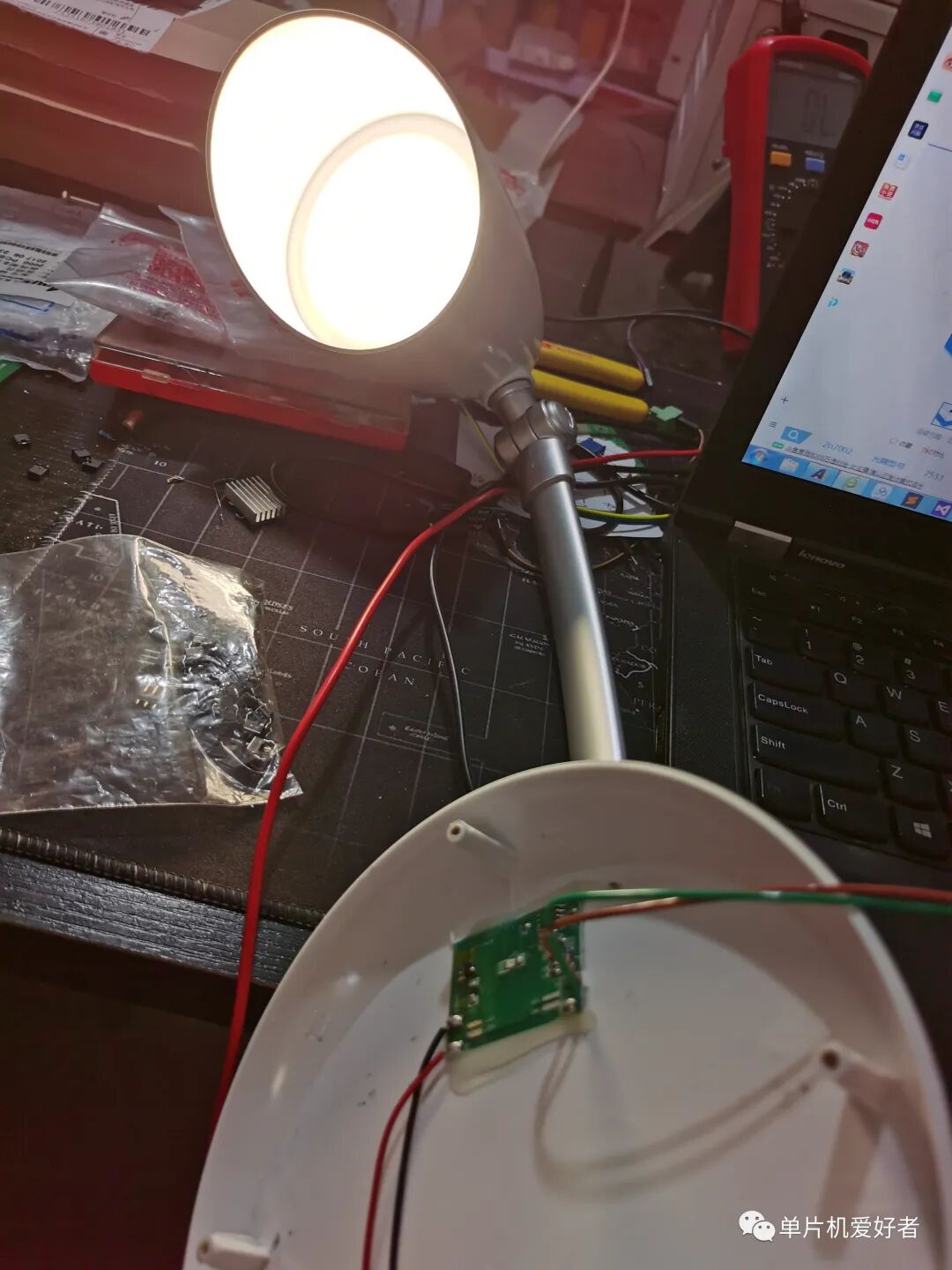

换上,上电,上电的时候灯闪了一下,和正常现象一样,按下,果然,好了!

试了一下亮度调节,没问题,装回去,收工!

又是充实的一天,我保住了工程师的尊严!
