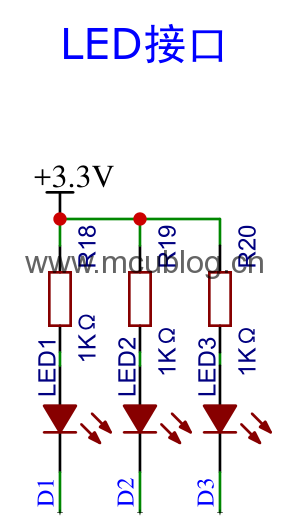

本实验通过配置STM32CUBEMX工具，实现板上按键控制LED的效果。先看原理图，确认LED的接口和点亮电平。LED部分电路如下：

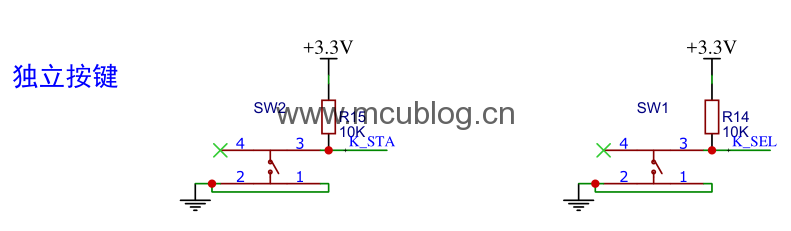

对应单片机的接口为PC15、PA1、PA2，然后看独立按键部分的原理图：

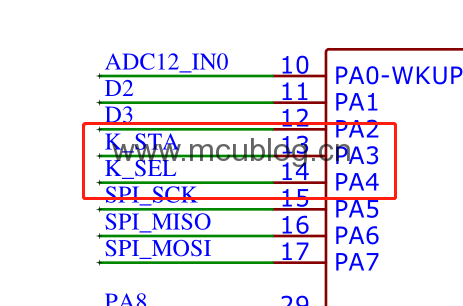

独立按键对应单片机的接口为PA3、PA4，原理图如下：
接下来打开STM32CUBEMX，进行相应操作：

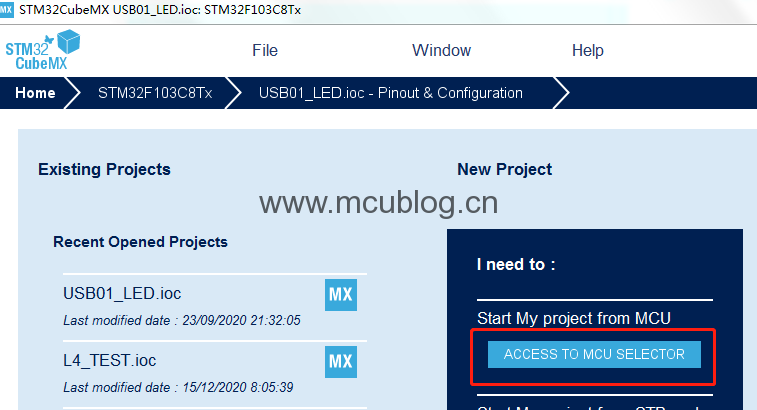

1、新建工程，进行基本配置。通过点击“ACCESS TO MCU SELECTOR”来创建一个新的工程：
参照实验1，芯片选择“STM32F103C8”。
打开外部时钟，点击“System Core”，选择RCC，在右侧弹出的菜单栏中选择“Crystal/Ceramic Resonator”。
选择调试接口，点击“System Core”，选择RCC。，在右侧弹出的菜单栏中选择“Serial Wire”。

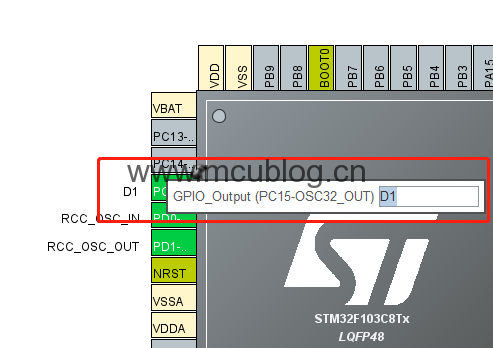

2、配置IO。先配置LED的IO，PC15，PA1。因为独立按键只有两个，所以这里只选两个LED，分别命名为D1、D2。以PC15为例，找到后，使用鼠标左键点击，在弹出的菜单中选择“GPIO-Output”，配置该管脚的工作模式：

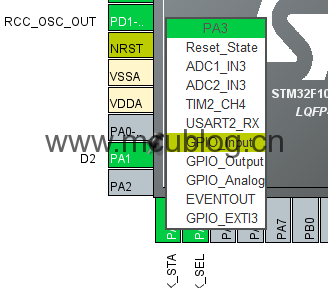

然后配置独立按键的GPIO，分别是PA3和PA4。以PA3为例，找到后，使用鼠标左键点击，在弹出的菜单中选择“GPIO-Iutput”，配置该管脚的工作模式：
再用鼠标右键点击该管脚，选择“Enter User Label”，在弹出的对话框中输入“KSTA”，然后敲回车。这样，完成了对该管脚工作模式的配置，同时给它起了一个名字“KSTA”方便在程序中进行快捷操作。
PA4同上。

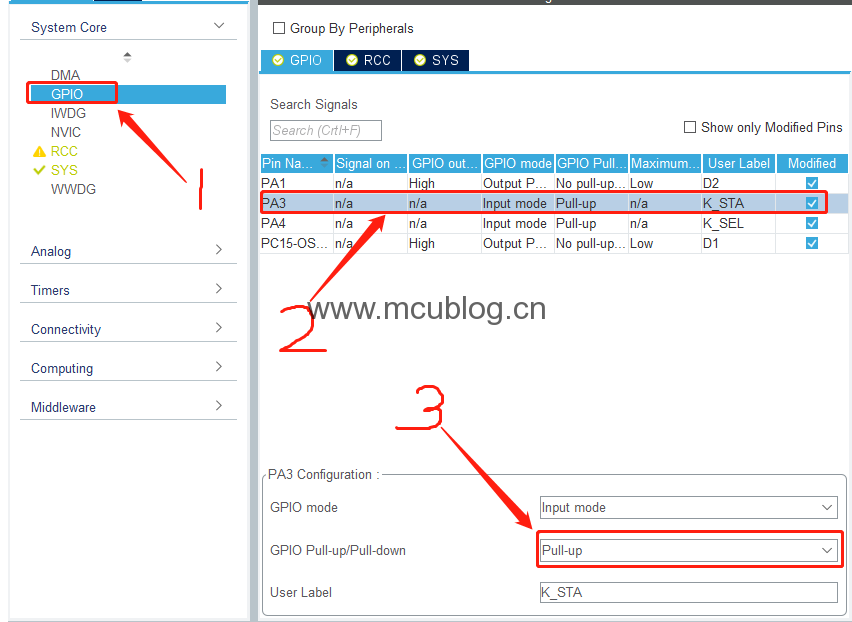

3、上拉电阻配置。为了配合按键检测功能，需要开启GPIO内部自带的上拉电阻，如图。依次点击位置1中的“System Core”内的GPIO，然后选择位置2中的PA3，接着在位置3选择“Pull-up”。
PA4同上。

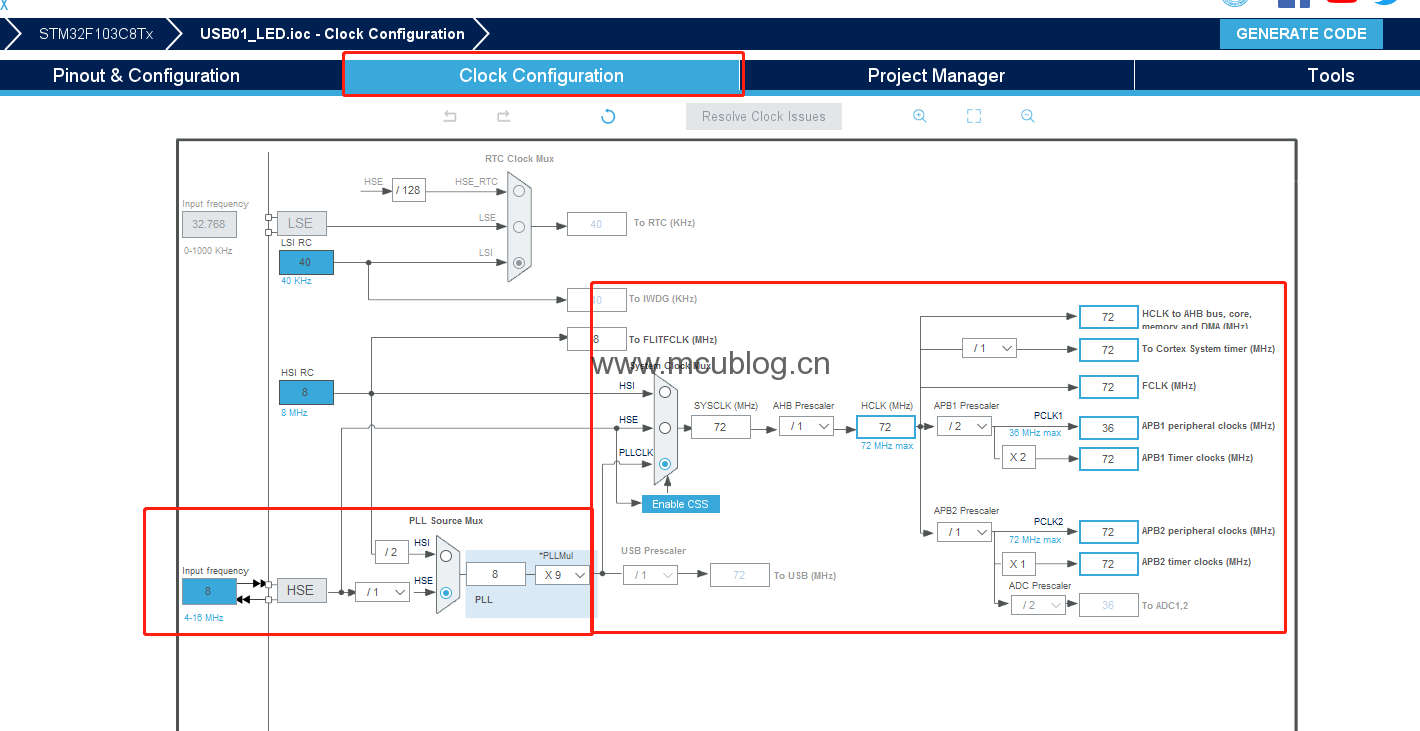

4、时钟配置。默认配置为外部高速晶体，通过PLL倍频到72MHZ。
5、生成工程。参照实验1的步骤7，进行相应配置，生成工程文件。

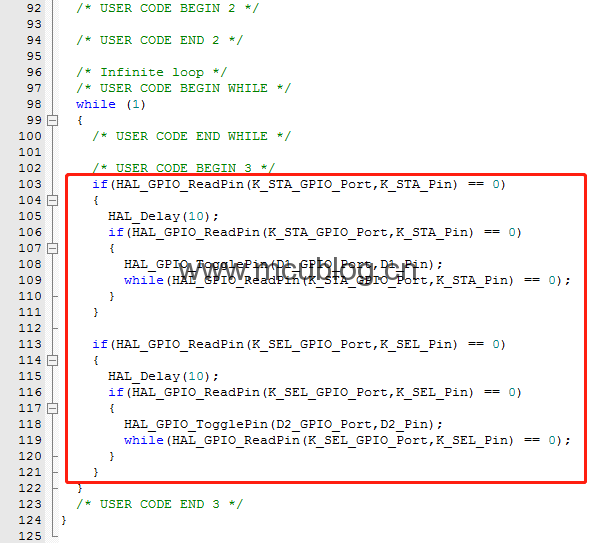

6、修改工程。在主函数的while(1)循环中，添加如下代码：
if(HAL_GPIO_ReadPin(K_STA_GPIO_Port,K_STA_Pin) == 0)
{
HAL_Delay(10);
if(HAL_GPIO_ReadPin(K_STA_GPIO_Port,K_STA_Pin) == 0)
{
HAL_GPIO_TogglePin(D1_GPIO_Port,D1_Pin);
while(HAL_GPIO_ReadPin(K_STA_GPIO_Port,K_STA_Pin) == 0);
}
}
if(HAL_GPIO_ReadPin(K_SEL_GPIO_Port,K_SEL_Pin) == 0)
{
HAL_Delay(10);
if(HAL_GPIO_ReadPin(K_SEL_GPIO_Port,K_SEL_Pin) == 0)
{
HAL_GPIO_TogglePin(D2_GPIO_Port,D2_Pin);
while(HAL_GPIO_ReadPin(K_SEL_GPIO_Port,K_SEL_Pin) == 0);
}
}位置如下：
修改后，保存，编译、下载，重新上电，每按一下按键，LED的状态翻转一次。
