实际应用过程中，经常会遇到按键过多，GPIO不够用的情况。这时我们需要通过外部芯片来对按键检测功能进行扩展。方式有很多，这里使用的是74HC165芯片，仅用3个IO即可检测8、16、32..甚至100多个按键。

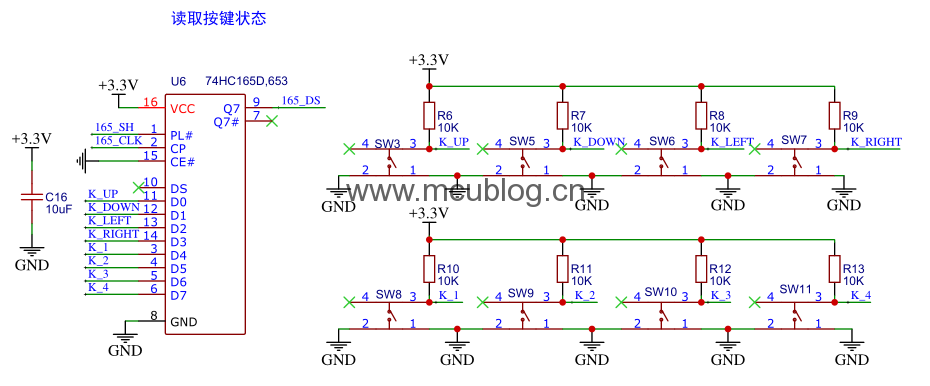

74HC165检测按键的电路如下：

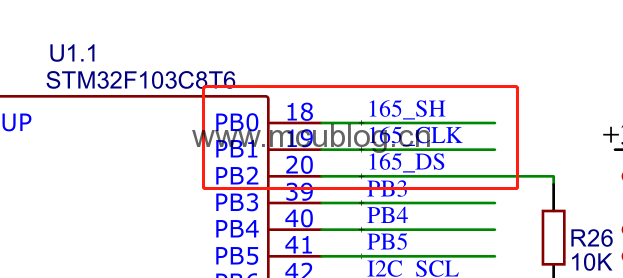

连接到单片机上的接口如下，分别是PB0、PB1、PB2：
接下来打开STM32CUBEMX，进行相应操作：

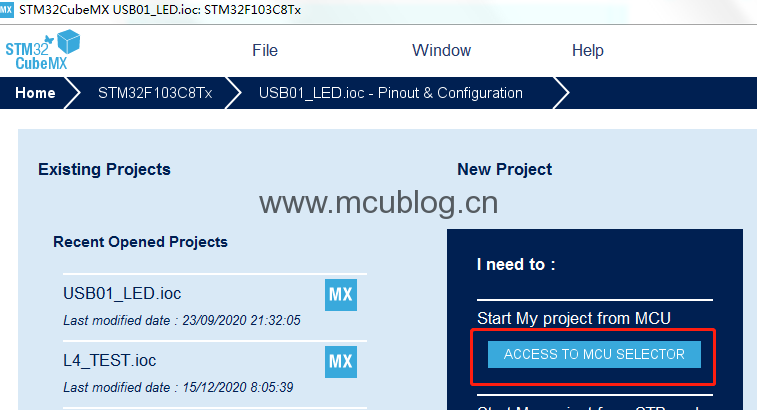

1、新建工程，进行基本配置。通过点击“ACCESS TO MCU SELECTOR”来创建一个新的工程：
参照实验1，芯片选择“STM32F103C8”。
打开外部时钟，点击“System Core”，选择RCC，在右侧弹出的菜单栏中选择“Crystal/Ceramic Resonator”。
选择调试接口，点击“System Core”，选择RCC。，在右侧弹出的菜单栏中选择“Serial Wire”。

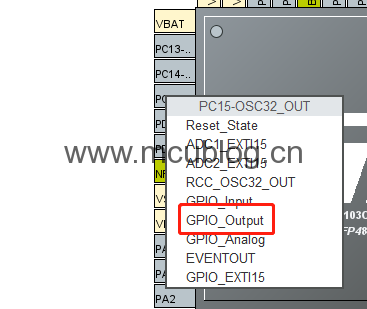

2、LED的IO配置。依然使用PC15、PA1、PA2，参照实验1，依次对这三个管脚进行配置（输出模式），分别命名为D1、D2、D3。

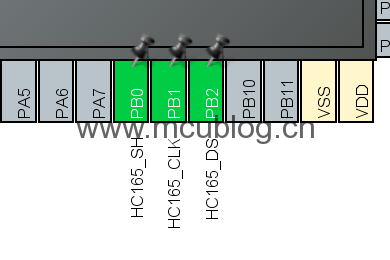

3、74HC165的相关IO配置。该芯片的使用需要用到三个IO，这里用STM32的PB0PB1PB2来进行驱动。
PB0配置为输出模式，命名为：HC165_SH
PB1配置为输出模式，命名为：HC165_CLK
PB2配置为输入模式，命名为：HC165_DS

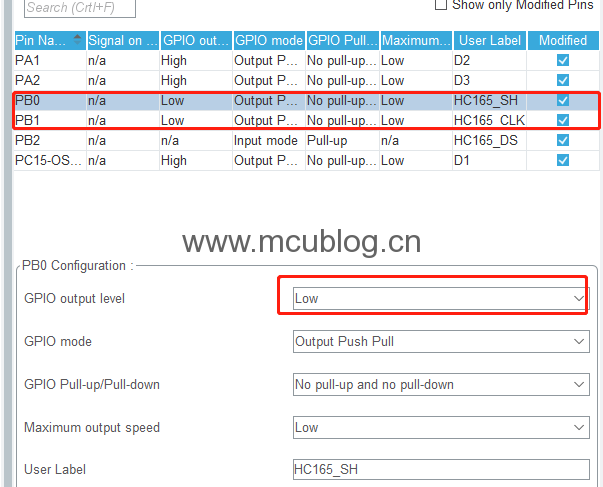

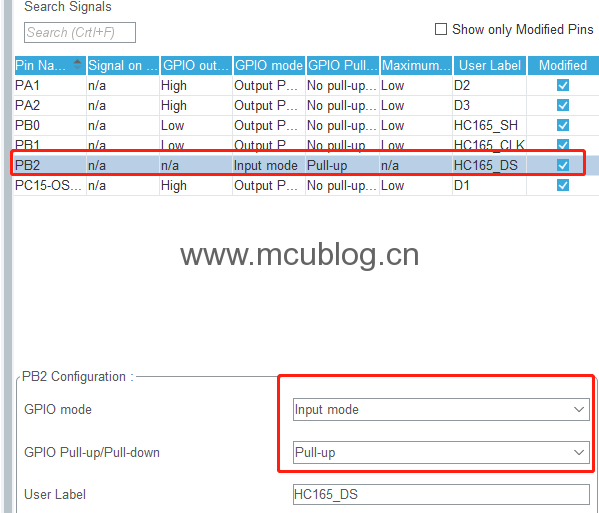

同时，在GPIO页面，确保PB0和PB1的初始值为低电平，PB2的上拉电阻打开。如下：
4、时钟配置。参照实验1.

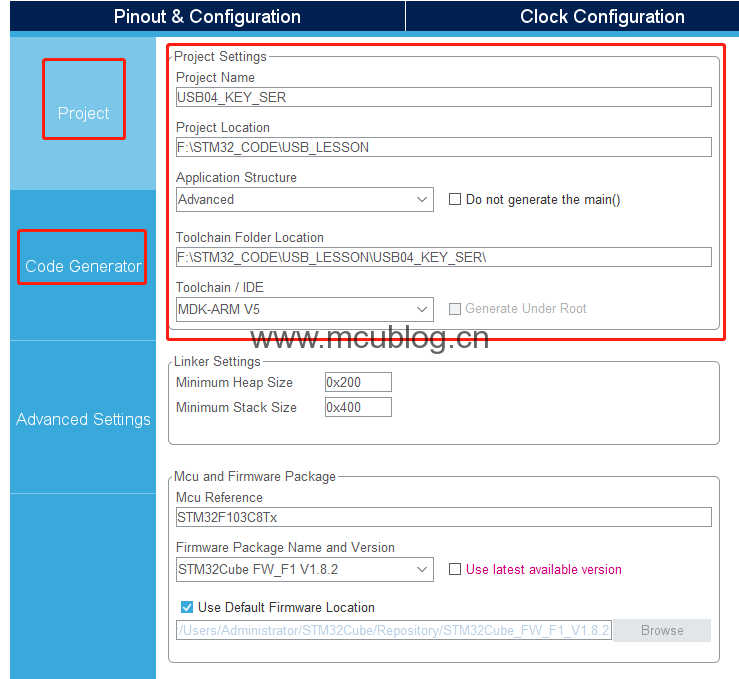

5、生成工程。参照实验1的步骤7，进行相应配置，生成工程文件。
6、修改工程-添加74HC165驱动程序。驱动程序为网友在网上分享，这里演示下如何添加到工程中。

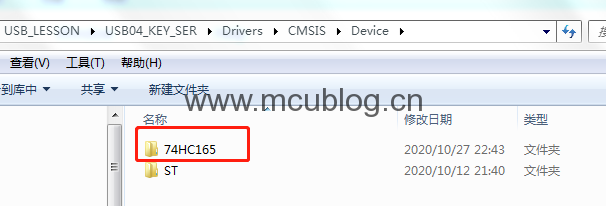

先把包含74HC165驱动程序的文件夹，复制、粘贴到指定位置。这里我们选择该路径：USB04KEYSER\Drivers\CMSIS\Device，如图：

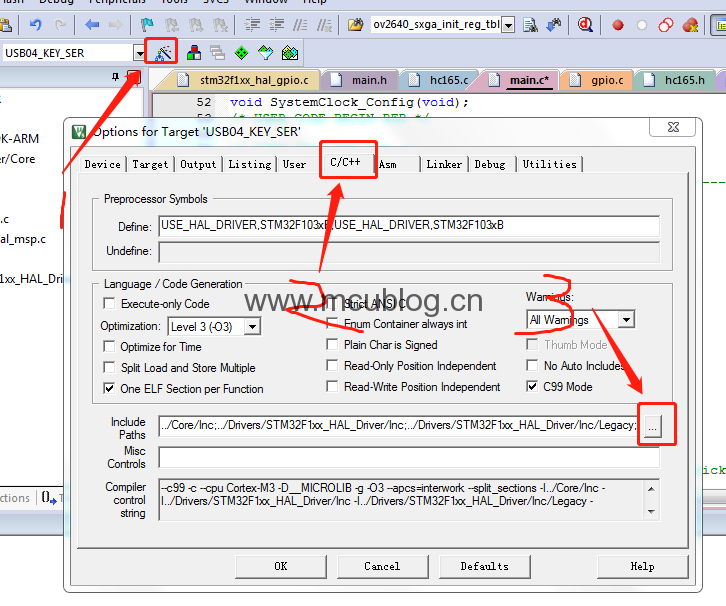

然后打开工程，如图，点击“Option for Target”按钮，选择“C/C++”选项卡，点击“Include Paths”后面的按钮。

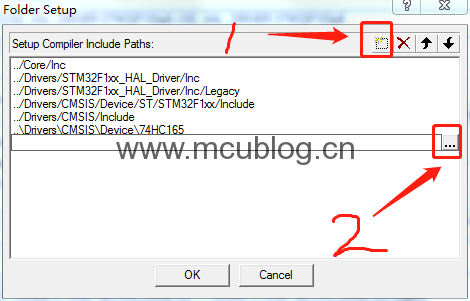

在弹出的页面中，点击位置1，为当前工程添加一个新的驱动程序路径；点击位置2，选择刚才我们粘贴的文件夹。注意是文件夹，不是文件，因为这里添加的是路径。
我这里已经添加好了，然后直接点击OK即可。

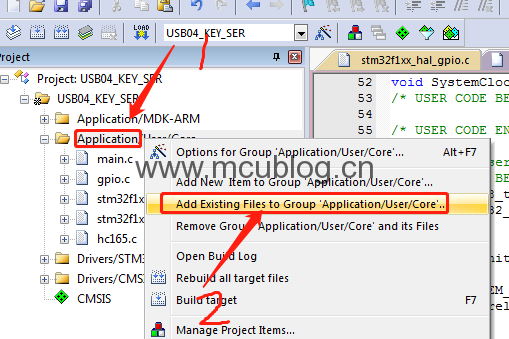

接下来，如下鼠标右键点击“Application/User/Core”,在弹出的对话框里选择“Add Existing Files to Group ‘Application/User/Core’..”

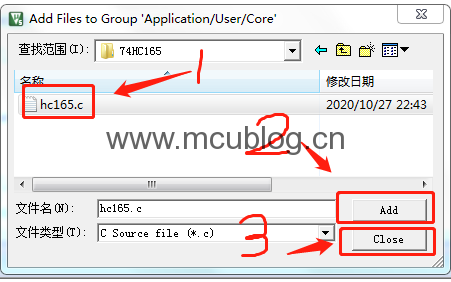

在弹出的对话框中，选择刚才粘贴的文件夹中的“hc165.c”文件，然后依次点击”Add”、“Close”即可。

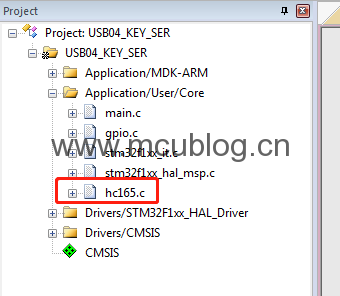

这是，该文件会出现在左侧的工程栏里，如下：
7、修改工程-调用74HC165驱动程序。
先确保IO相关的宏定义，在hc165.h中：
#ifndef __HC165_H
#define __HC165_H
//#include "stm32f0xx.h"
//#include "systick_delay.h"
//#include "main.h"
#include "gpio.h"
#define CLK_L HAL_GPIO_WritePin(HC165_CLK_GPIO_Port, HC165_CLK_Pin, GPIO_PIN_RESET)
#define CLK_H HAL_GPIO_WritePin(HC165_CLK_GPIO_Port, HC165_CLK_Pin, GPIO_PIN_SET)
#define SL_L HAL_GPIO_WritePin(HC165_SH_GPIO_Port, HC165_SH_Pin, GPIO_PIN_RESET)
#define SL_H HAL_GPIO_WritePin(HC165_SH_GPIO_Port, HC165_SH_Pin, GPIO_PIN_SET)
#define DAT HAL_GPIO_ReadPin(HC165_DS_GPIO_Port, HC165_DS_Pin)
void HC165_PIN_INIT(void);
uint8_t ReadByte_165(void);
#endif
然后在main.c中，定义一个变量，用来存储读取到的按键状态：
接下来，在main.c中添加一段代码，用来实现us级别的延时：
/* USER CODE BEGIN 0 */
typedef uint8_t u8;
typedef uint32_t u32;
u8 fac_us;
void delay_init(u8 SYSCLK)
{
#if SYSTEM_SUPPORT_OS
u32 reload;
#endif
HAL_SYSTICK_CLKSourceConfig(SYSTICK_CLKSOURCE_HCLK);
//SysTick HCLK
fac_us=SYSCLK; // OS,fac_us
#if SYSTEM_SUPPORT_OS // OS.
reload=SYSCLK;
reload*=1000000/delay_ostickspersec; //delay_ostickspersec
//reload 24Bit 16777216, 180M 0.745s
fac_ms=1000/delay_ostickspersec; // OS.
SysTick->CTRL|=SysTick_CTRL_TICKINT_Msk;// SYSTICK
SysTick->LOAD=reload; // 1/OS_TICKS_PER_SEC
SysTick->CTRL|=SysTick_CTRL_ENABLE_Msk; // SYSTICK
#else
#endif
}
void delay_us(u32 nus)
{
u32 ticks;
u32 told,tnow,tcnt=0;
u32 reload=SysTick->LOAD; //LOAD
ticks=nus*fac_us;
told=SysTick->VAL;
while(1)
{
tnow=SysTick->VAL;
if(tnow!=told)
{
if(tnow<told)tcnt+=told-tnow; // SYSTICK.
else tcnt+=reload-tnow+told;
told=tnow;
if(tcnt>=ticks)break;
}
}

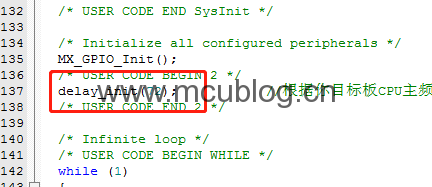

}要使该延时生效，需要在初始化阶段调用延时初始化函数：
最后，在while(1)主循环里添加调用74HC165读取外部按键状态的函数，并做出处理：
key_value = ReadByte_165();
if(key_value != 0xff)
{
if(key_value == 0xfe)
{
HAL_GPIO_TogglePin(D1_GPIO_Port,D1_Pin);
}
else if(key_value == 0xfd)
{
HAL_GPIO_TogglePin(D2_GPIO_Port,D2_Pin);
}
else if(key_value == 0xfb)
{
HAL_GPIO_TogglePin(D3_GPIO_Port,D3_Pin);
}
HAL_Delay(10);
while(0xff != ReadByte_165());
}

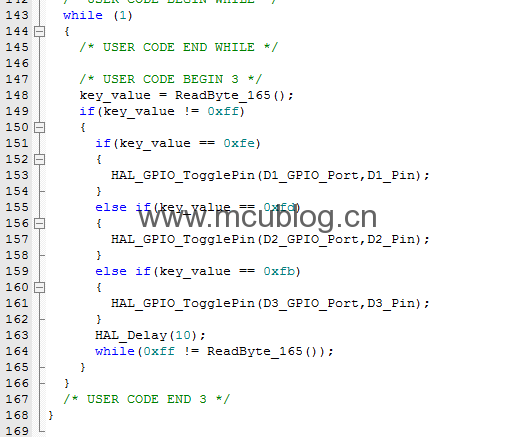

位置如下：
修改后，保存，编译、下载，重新上电。KUP、KDOWN、K_LEFT这三个按键，每按一下按键，对应LED的状态翻转一次。
